Д3-5

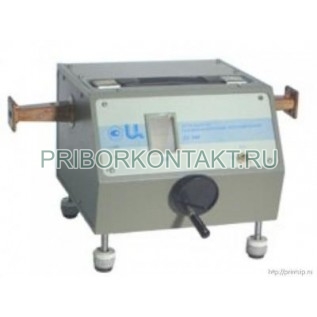

Аттенюатор поляризационный Д3-5

Также это изделие может называться: Д35, Д3 5, Д-35, Д 35, ДЗ-5, ДЗ5, ДЗ 5, d3-5, d35, d3 5.

Д3-5 аттенюатор поляризационный предназначен для калиброванного ослабления электромагнитной энергии в волноводных линиях передач.

Технические характеристики Д3-5:

Диапазон частот - от 8,34 ГГц до 12,1 ГГц.

Начальное ослабление - 1 дБ.

Пределы изменения ослабления - от 0 до 50 дБ.

Основная погрешность установки ослабления:

- до А = 10 дБ - ±0,2 дБ;

- до А = 50 дБ - ±0,02 А, где А - введенное ослабление.

КСВН аттенюатора Д3-5 - 1,15.

Сечение волновода - 23×10 мм.

Температура окружающего воздуха - от +10° С до 35° С.

Относительная влажность при температуре +20° С - 80%.

Габаритные размеры - 215×405×145 мм.

Масса - 2,8 кг.

Д3-5 относятся к измерительным волноводным аттенюаторам с плавным изменением ослабления. Приборы находят применение в измерительных схемах, в которых к устройствам предъявляются повышенные требования к точности установки ослаблении, малой частотной зависимости ослабления и низкому начальному ослаблению. Д3-5 используется в качестве меры ослабления как самостоятельный прибор, так и встроенный в измерительные средства.

В основу построения положена зависимость поглощения электромагнитных волн поглощающей поверхностью (пластиной) от ее расположения относительно электрической составляющей поля. Наибольшее поглощение возникает, если электрическая составляющая поля совпадает с поглощающей поверхностью, и поглощение теоретически отсутствует, если составляющая перпендикулярна к ней.

Аттенюаторы Д3-5 состоят из трех волноводных секций, включенных последовательно. Средняя секция (ротор) представляет собой круглый волновод, который вращается между крайними жестко закрепленными секциями (статорами). Неподвижные секции являются переходами с прямоугольного волновода на круглый. Внутри каждой секции помещены поглощающие пластины, делящие секции на две части. Пластины в начальном положении расположены в одной плоскости.
