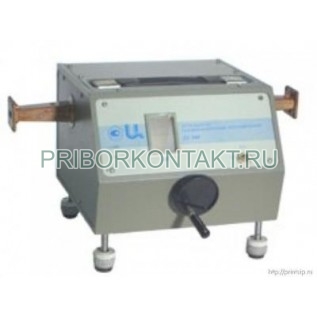

Аттенюатор поглощающий Д5-1

Также это изделие может называться: Д51, Д5 1, Д-51, Д 51, d5-1, d51, d5 1.

Д5-1 аттенюатор поглощающий предназначен для калиброванного и некалиброванного ослабления электромагнитной энергии в трактах коаксиальных и волноводных линий передач.

Сфера применения: наладка волноводных трактов радиоустройств.

Аттенюаторы Д5-1 относятся к измерительным и развязывающим коаксиальным и волноводным устройствам с плавным изменением ослабления.

Технические характеристики Д5-1:

Аттенюатор:

Диапазон частот - от 8600 МГц до 9600 МГц.

Начальное затухание - не более 0,6 дБ.

Максимальное затухание:

- на частоте 9370 МГц - не менее 35 дБ;

- при трех последовательно включенных устройствах - до 100 дБ.

Абсолютная погрешность ослабления - не более ±0,8 дБ.

Коэффициент стоячей волны:

- на частоте 9370 МГц - не более 1,15;

- на остальных частотах - не более 1,2.

Сечение волновода - 10×23 мм.

Габариты 90×35×75 мм.

Масса аттенюатора Д5-1 - 550 г.

Трансформатор:

Согласование нагрузок может быть произведено в пределах КСВН - от 7,5 до 1,1.

Диапазон частот - от 8600 МГц до 9600 МГц.

Наибольшая средняя мощность на входе - 50 Вт.

Импульсная мощность - 50 кВт.

К. п. д. - не менее 95%.

Сечение волновода - 10×23 мм.

Габариты 205×72×52 мм.

Масса - 1 кг.

Детекторная секция:

Диапазон частот - от 8600 МГц до 9600 МГц.

Сечение волновода - 10×23 мм.

Приборы находят применение в качестве меры ослабления или используются для развязки приборов и элементов СВЧ трактов при различных исследованиях, производстве и обслуживании радиоэлектронной, аппаратуры и ее узлов. Кроме того, Д5-1 могут встраиваться в генераторы сигналов, измерительные приемники, анализаторы спектра и другие средства измерений.

Д5-1 выполнен на волноводах и полосковых линиях. В основу принципа действия положено поглощение электрической составляющей и электромагнитного поля в пластинах, покрытых поглощающим слоем.

Условия эксплуатации:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность - до 80%.

Наибольшая мощность на входе - 0,5 Вт.
