Аттенюатор Аттенюатор Д4-3

Д4-3

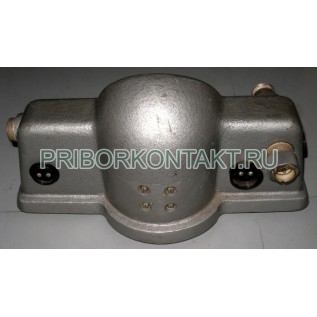

Плавный аттенюатор Д4-3

Также этот прибор может называться: Д43, Д4 3, Д4-З, Д4З, Д4 З.

Д4-3 плавный аттенюатор - предельный аттенюатор емкостного типа (величина емкости - 38 пФ) - применяется для получения плавно изменяющегося ослабления высокочастотной мощности, а также для измерения ослабления различных радиоустройств.

Технические характеристики Д4-3:

Диапазон частот - от 100 МГц до 1000 МГц.

Входное и выходное сопротивление аттенюаторов - 75 Ом.

Ослабление при линейном участке характеристики ослабления от 45 дБ - от 30 дБ до 100 дБ.

КСВн на входе (от 45 дБ) - не более 1,5.

КСН на выходе:

- от 100 МГц до150 МГц - не более 1,9;

- от 150 МГц до 1000 МГц - не более 1,5.

Погрешность ослабления Д4-3 в согласованном тракте:

- шкала индикатора с применением графиков - не более 1 дБ;

- шкала, градуированная в децибелах с использованием частотных поправок - не более ±1,5 дБ.

Максимальная погрешность разностного ослабления в согласованном тракте (от 45 дБ) - не более ±0,2 дБ.

Мощность на входе аттенюатора - 10 Вт.

Кабели, придаваемые к прибору Д4-3:

- КСВн - не более 1,2;

- затухание - не более 0,4 дБ (частота 1000 МГц).

Габаритные размеры - 350×170×180 мм.

Масса - не более 6 кг.

В основе действия приборов аттенюаторы Д4-3 лежит принцип, согласно которому электромагнитная энергия, возбуждаемая в круглом волноводе с диаметром меньше критического, затухает по определенному закону, и, начиная с некоторой длины волновода, этот закон становится экспоненциальным.

Прибор состоит из следующих основных частей:

- возбуждающая часть (тройник) - отрезок коаксиальной линии заканчивающейся с концов нормальными 75-омными разъемами;

- воспринимающая часть - предельный волновод, в котором перемещается плунжер с воспринимающим электродом и телескопической 75-омной линией, которая заканчивается выходным штепсельным гнездом;

- отсчетно-приводная система - состоит из: приводного механизма, шкалы отсчета ослабления в децибелах и устройства для точного отсчета линейного перемещения плунжера.

- корпус.

Диаметр предельной трубки - 20,9 мм.

Рабочий ход плунжера - 50 мм.

Специальный индикатор:

- точность отсчета - 0,01 мм;

- длина хода - 50 мм.
