Аттенюатор Аттенюатор Д5-37

Д5-37

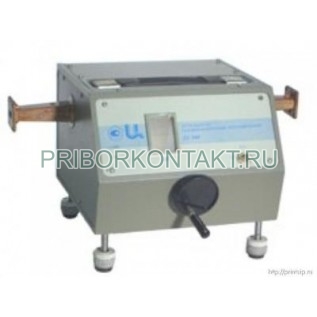

Аттенюатор поглощающий Д5-37

Также это изделие может называться: Д537, Д5 37, Д-537, Д 537, d5-37, d537, d5 37.

Д5-37 аттенюатор поглощающий предназначен для калиброванного и некалиброванного ослабления электромагнитной энергии в трактах коаксиальных и волноводных линий передач.

Д5-37 относятся к измерительным и развязывающим коаксиальным и волноводным устройствам с плавным изменением ослабления.

Аттенюаторы Д5-37 находят применение в качестве меры ослабления или используются для развязки приборов и элементов СВЧ трактов при различных исследованиях, производстве и обслуживании радиоэлектронной, аппаратуры и ее узлов. Кроме того, поглощающие аттенюаторы могут встраиваться в генераторы сигналов, измерительные приемники, анализаторы спектра и другие средства измерений.

Технические характеристики Д5-37:

Диапазон частот - от 37,5 ГГц до 53,57 ГГц.

ВЧ-тракт - 5,2×2,6 мм.

КСВН аттенюатора Д5-37 - 1,15.

Допустимая мощность - 0,1 Вт.

Масса - 4 кг.

Серийные аттенюаторы поглощающие выполнены на волноводах и полосковых линиях. В основу принципа действия положено поглощение электрической составляющей и электромагнитного поля в пластинах, покрытых поглощающим слоем.

В Д5-37 на полосковых линиях поглощающие пластины вводятся между центральным и наружными проводниками симметричной полосковой линии.
