Аттенюатор Аттенюатор Д4-5

Д4-5

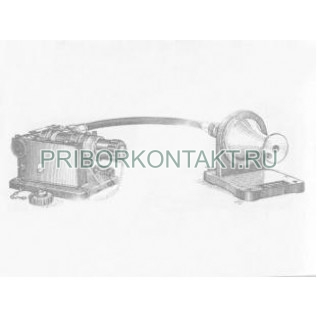

Аттенюатор переменный Д4-5

Также это изделие может называться: Д45, Д4 5, Д-45, Д 45, ДЧ-5, ДЧ5, ДЧ 5, d4-5, d45, d4 5.

Д4-5 аттенюатор переменный предельного типа предназначен для получения плавно изменяющегося ослабления высокочастотной мощности, а также для измерения ослабления высокочастотной мощности, вносимого различными радиотехническими устройствами.

Конструктивно аттенюаторы выполнены в виде переносных приборов настольного типа. Они могут эксплуатироваться в лабораторных условиях, заводских цехах и ремонтных мастерских.

Технические характеристики Д4-5:

Диапазон рабочих частот - от 1 ГГц до 3 ГГц (от 30 см до 10 см).

Пределы изменения ослабления - от 25 дБ до 120 дБ.

Основная погрешность определения ослабления:

- по линейной шкале от 25 дБ и выше - ±1 дБ;

- по шкале децибел от 30 дБ и выше ±1,5 дБ.

Погрешность определения разностного ослабления от 0 до 10 дБ на участке от 30 дБ - не более 0,2 дБ.

Максимально допустимая мощность на входе аттенюатора Д4-5 (среднее значение) - 10 Вт.

КБВН со стороны входа при ослаблении от 35 дБ - 0,67.

КБВН со стороны выхода при любом значении ослабления - 0,67.

Вход коаксиальный под фидер с волновым сопротивлением - 50 Ом.

Сопротивление входа и выхода - 50 Ом.

Габаритные размеры - 332×220×165 мм.

Масса - 12 кг.

Аттенюаторы Д4-5 находят применение при измерениях, когда требуются большие пределы изменения вводимого ослабления, малая частотная зависимость ослабления и допускается большое начальное ослабление.

Д4-5 используются в качестве меры ослабления при калибровке аттенюатора, для расширения пределов измерения ваттметров, а также для изменения уровня сигналов измерительных генераторов.

В основу построения приборов положено свойство волноводом пропускать без ослабления электромагнитные поля с частотами выше критической для данного волновода и значительно ослаблять поля с частотами ниже критических.

Основными частями Д4-5 являются предельный волновод, выполненный у серийных приборов цилиндрическим с постоянным сечением, и элементы связи.
