Аттенюатор Аттенюатор Д2-46А

Д2-46А

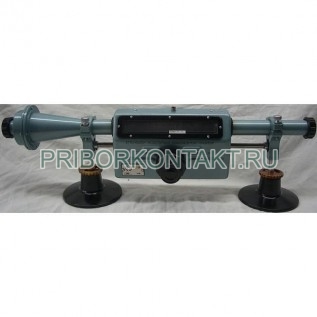

Аттенюатор Д2-46А

Также это изделие может называться: Д246А, Д2 46А, Д-246А, Д 246А, d2-46А, d246А, d2 46А.

Д2-46А аттенюатор предназначен для калиброванного ослабления напряжения (мощности) сигналов в коаксиальных линиях передач.

Аттенюатор - это электронное устройство, которое уменьшает амплитуду или мощность сигнала без существенного искажения его формы.

С точки зрения работы, Д2-46А является противоположностью усилителя, хотя оба эти устройства имеют различные принципы работы. В то время как усилитель обеспечивает усиление, устройство обеспечивает ослабление или усиление в меньше, чем 1 раз. Переключение между различными сопротивлениями формирует регулируемые ступенчатые и плавно регулируемые аттенюаторы, использующие потенциометры. Для более высоких частот используются тщательно подстроенные сети низкого сопротивления КСВ.

Аттенюаторы Д2-46А - это, как правило, пассивные устройства, сделанные из сетей простых делителей напряжения - используются при проведении исследований, производстве и обслуживании радиоэлектронной аппаратуры и ее отдельных узлов.

Технические характеристики Д2-46А:

Диапазон измерения - от 0 до 2,4 ГГц.

Коэффициент передачи идеального аттенюатора как четырёхполюсника имеет не зависящую от частоты АЧХ - не более 1.

Мощность для тестирования радиопередатчиков - до 100 Вт.

Коаксиальные разъемы N-типа.

Классификация аттенюаторов:

- по набору воспроизводимых значений - фиксированные, ступенчатые (в том числе программируемые) и плавные (в том числе электрически управляемые);

- по диапазону частот - радиоизмерительные и оптические;

- по способу подключения - коаксиальные, волноводные и волоконно-оптические;

- радиоизмерительные делятся по принципу действия на резисторные, емкостные, поляризационные, предельные и поглощающие.

Принцип действия Д2-46А основан на ослаблении проходящей по коаксиальной линии электромагнитной энергии при ее поглощении в элементах линии с активными сопротивлениями или деления ее с помощью емкостей.

Прибор может встраиваться в генераторы сигналов, измерительные приемники, измерители мощности и другие средства измерений для обеспечения развязки отдельных блоков приборов и получения калиброванного ослабления сигналов.

Возможно использование аттенюаторов Д2-46А в качестве измерительных - как мера ослабления и в качестве развязывающих - для развязки приборов и элементов коаксиальных линий.
