Аттенюатор Аттенюатор Д4-8

Д4-8

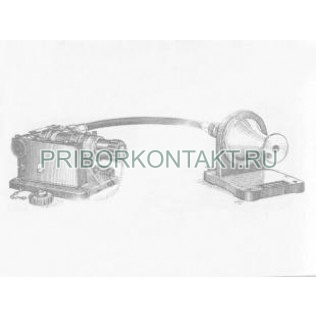

Аттенюатор предельный Д4-8

Также это изделие может называться: Д48, Д4 8, Д-48, Д 48, ДЧ-8, ДЧ8, ДЧ 8, d4-8, d48, d4 8.

Д4-8 аттенюатор предельный предназначен для калиброванного ослабления электромагнитной энергии в коаксиальных линиях передачи. Они относятся к измерительным коаксиальным аттенюаторам с плавным изменением ослабления.

Сфера применения: измерения, когда требуются большие пределы изменения вводимого ослабления, малая частотная зависимость ослабления и допускается большое начальное ослабление.

Достоинства Д4-8:

- динамический диапазон изменения ослабления - до 100-120 дБ;

- линейное изменение ослабления в зависимости от расстояния между элементами связи;

- малая частотная зависимость ослабления.

Недостатки прибора:

- большая величина начального ослабления - от 15 дБ до 30 дБ.

- высокие КСВН входа и выхода.

Аттенюаторы Д4-8 используются в качестве меры ослабления при калибровке аттенюаторов, для расширения пределов измерения ваттметров, а также для изменения уровня сигналов измерительных генераторов.

В основу построения положено свойство волноводом пропускать без ослабления электромагнитные поля с частотами выше критической для данного волновода и значительно ослаблять поля с частотами ниже критических.

Основными частями Д4-8 являются предельный волновод, выполненный у серийных приборов цилиндрическим с постоянным сечением, и элементы связи.
