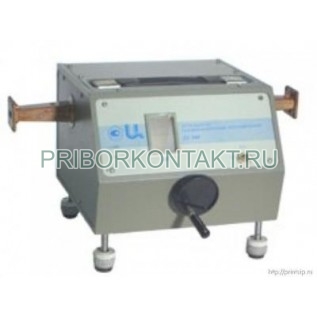

Поглощающий аттенюатор Д5-21

Также это изделие может называться: Д521, Д5 21, Д-521, Д 521, Д-5-21, Д 5 21, d5-21, d521, d5 21.

Д5-21 аттенюатор поглощающий предназначен для плавного ослабления передаваемого по волноводному тракту мощности при проверке, наладке и испытаниях радиоизмерительных устройств СВЧ, а также для использования в качестве функциональных и комплектующих узлов в аппаратуре общего применения.

Аттенюаторы Д5-21 используются при контрольно-измерительных работах с непрерывной передачей данных.

Технические характеристики Д5-21:

Диапазон частот - от 8,3 ГГц до 11,55 ГГц.

Начальное ослабление - 1 дБ.

Максимальное ослабление - 30 дБ.

Погрешность при ослаблении:

- не более 15 дБ - 1,5 дБ;

- не более 30 дБ - 10%.

Допустимая максимальная мощность - 0,5 Вт.

КСВН для Д5-21 - 1,08.

ВЧ-тракт - 23×10 мм.

Габаритные размеры - 158×98×101 мм.

Масса - не более 0,93 кг.

Д5-21 используют для ослабления до безопасного уровня интенсивности электромагнитных и электрических колебаний. Именно поэтому вероятность возникновения перегрузок электроприборов существенно снижается. В условиях чрезмерных помех аттенюатор может частично блокировать внешние сигналы, оставляя при этом необходимую чувствительность приемника.

Предприятие-изготовитель предоставляет гарантию соответствия прибора аттенюатор Д5-21 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
