Аттенюатор Аттенюатор Д1-14/1

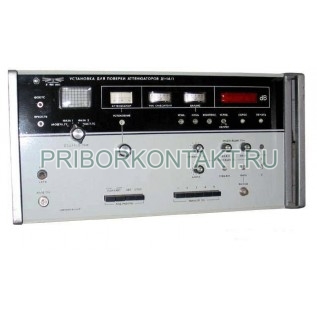

Установка для поверки аттенюаторов и измерения ослаблений Д1-14/1

Д1-14/1 - установка для поверки аттенюаторов и приборов для измерения ослаблений, предназначенная для точного измерения ослабления фиксированных аттенюаторов, ферритовых вентилей, плавнопеременных и ступенчатых аттенюаторов. Также установка применяется для контроля коэффициента усиления ВЧ усилителей, направленности и переходного ослабления направленных ответвителей, а при работе с измерительной линией может использоваться как индикатор для измерения больших значений КСВН с высокой точностью.

Варианты обозначения: Д114/1, Д1 14/1, Д-114/1, Д 114/1, Д-1-14/1.

Назначение и области применения

Установку Д1-14/1 используют в метрологических лабораториях, на производственных и ремонтных стендах, в подразделениях, выполняющих поверку и калибровку СВЧ компонентов и трактов. Прибор подходит для оценки потерь и усиления в ВЧ узлах, проверки параметров направленных ответвителей и измерения КСВН в широком диапазоне частот, что делает его удобным для задач метрологического обеспечения и настройки СВЧ аппаратуры.

Функции и особенности

• измерение ослабления фиксированных, плавнопеременных и ступенчатых аттенюаторов;
• проверка ферритовых вентилей по ослаблению;
• измерение коэффициента усиления ВЧ усилителей;
• контроль направленности и переходного ослабления направленных ответвителей;
• измерение больших КСВН с высокой точностью при использовании измерительной линии (установка работает как индикатор);
• работа в широком частотном диапазоне до 17,44 ГГц с разными исполнениями ВЧ тракта.

Технические характеристики

Конструкция и эксплуатационные особенности

Д1-14/1 рассчитана на работу в широком диапазоне частот, поэтому для обеспечения корректных результатов важно учитывать тип ВЧ тракта: коаксиальный 50 Ом используется до 12,16 ГГц, а на более высоких частотах применяется волноводный тракт 16х8 мм. При оценке погрешности следует разделять составляющие: в нижних диапазонах указана погрешность без учета рассогласования, а в верхнем диапазоне дополнительно учитывается влияние нелинейности смесителя. Для измерения больших значений КСВН установка применяется совместно с измерительной линией, выполняя функции индикатора.

Преимущества применения

• универсальность измерений: ослабление, усиление, направленность, переходное ослабление и КСВН;
• широкий диапазон частот 10^-4 ГГц-17,44 ГГц;
• пределы ослабления до 100 дБ в нижних и средних диапазонах;
• нормированные погрешности измерений по диапазонам, пригодные для метрологических задач;
• совместимость с коаксиальным трактом 50 Ом и волноводным трактом 16х8 мм.
