Аттенюатор Аттенюатор Д2-50

Д2-50

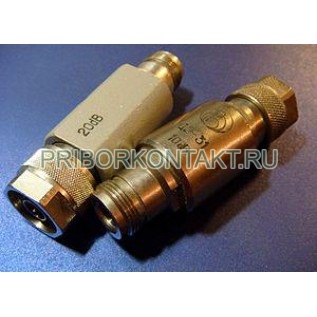

Аттенюатор резисторный фиксированный Д2-50

Также этот прибор может называться: Д250, Д2 50, Д2-5О.

Д2-50 аттенюаторы резисторные фиксированные - устройства для плавного, ступенчатого или фиксированного понижения интенсивности электрических или электромагнитных колебаний, как средства измерений являются мерой ослабления электромагнитного сигнала, но одновременно, можно рассматривать и как измерительные преобразователи.

Применяется аттенюатор Д2-50 при контрольно-измерительных работах, в которых происходит непрерывная передача данных.

Частотный диапазон - от 2 ГГц до 12 ГГц.

Технические характеристики Д2-50:

Ослабление на частотах:

- 2 ГГЦ - 10±0,48 дБ;

- 3,2 ГГЦ - 10±0,48 дБ;

- 4 ГГЦ - 10±0,48 дБ;

- 5,6 ГГЦ - 10±0,48 дБ;

- 7 ГГЦ - 10±0,48 дБ;

- 8 ГГЦ - 10±0,8 дБ;

- 10 ГГЦ - 10±0,8 дБ;

- 12 ГГЦ - 10±0,8 дБ.

КСВН на частотах:

- 2 ГГЦ - не более 1,25;

- 3,2 ГГЦ - не более 1,25;

- 4 ГГЦ - не более 1,25;

- 5,6 ГГЦ - не более 1,35;

- 7 ГГЦ - не более 1,35;

- 8 ГГЦ - не более 1,5;

- 10 ГГЦ - не более 1,5;

- 12 ГГЦ - не более 1,6.

Тип соединителя и вариант по ГОСТ 13317-80 - Ш,1.

Присоединительные размеры:

- вилка - от 5,28 мм до 5,44 мм;

- розетка - от 5,1 мм до 5,26 мм.

Отклонение от соосности:

- вилка - R0,1;

- розетка - R0,1.

Масса - 0,100 кг.

Габаритные размеры - 20x75x25 мм.

Предприятие-изготовитель предоставляет гарантию соответствия аттенюатора резисторного Д2-50 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
