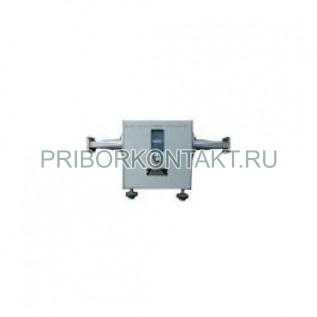

Аттенюатор Аттенюатор Д3-19

Также этот прибор может называться: Д3 19, Д319, Дз-19, d3-19, d3 19, d319.

Д3-19 аттенюатор волноводный поляризационный предназначен для калибровочного ослабления электромагнитной энергии в волноводных линиях передач. Он относятся к именительным волноводным аттенюаторам с плавным изменением ослабления.

Аттенюаторы Д3-19 применяются в измерительных схемах, в которых к аттенюаторам предъявляются повышенные требования к точности установки ослабления, малой частотной зависимости ослабления и низкому начальному ослаблению. Приборы используются в качестве меры ослабления, как самостоятельные приборы, так и встроенные в измерительные средства.

Диапазон частот - от 4,8 ГГц до 6,85 ГГц.

КСВН - 1,15.

Начальное ослабление - 0,5 дБ.

Пределы измерения ослабления - от 0 до 50 дБ.

Погрешность - (0,01+0,004?А) дБ.

Допустимая максимальная мощность Д3-19 - 1 Вт.

КСВН с коаксиально-волноводным переходом - 1,35.

ВЧ-тракт - 40?20 мм.

Габаритные размеры - 584?260?195 мм.

Масса - не более 8,5 кг.

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность при +20° С - до 80%.
