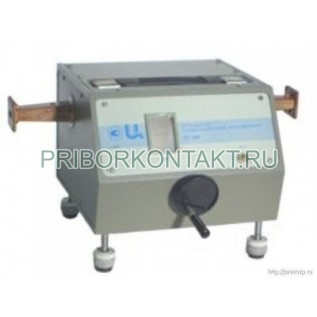

Аттенюатор Д3-36А для волноводных СВЧ трактов

Аттенюатор Д3-36А предназначен для калиброванного ослабления высокочастотного сигнала в волноводных трактах. Прибор применяют при настройке и калибровке СВЧ аппаратуры, измерительных линий и стендов, когда требуется воспроизводимое ослабление с нормированной погрешностью во всем диапазоне частот и ослаблений. Оптическая система отсчета повышает удобство и надежность считывания показаний со шкалы.

Варианты обозначения: Д3 36А, Д336А, Д3-36-А, Д3-36 А, Д3 36 А, Д3 36-А.

Назначение и области применения

Д3-36А используют в лабораторных и производственных условиях при проверке параметров СВЧ генераторов, приемников, усилителей, фильтров и трактов передачи, а также при метрологическом обеспечении измерений уровня и потерь в волноводных линиях. Аттенюатор удобен для калибровки уровней сигнала и моделирования потерь в тракте в диапазоне 25,86-37,5 ГГц.

Функции и особенности

• калиброванное ослабление в волноводном тракте с ВЧ каналом 7,2х3,4 мм;
• работа в диапазоне 25,86-37,5 ГГц;
• пределы установки/измерения ослабления 0-70 дБ;
• начальное ослабление 1 дБ;
• оптическая система отсчета для повышения надежности чтения шкалы;
• нормированная погрешность ослабления по участкам до 50, 60 и 70 дБ.

Технические характеристики

Конструкция и эксплуатационные особенности

Аттенюатор рассчитан на включение в волноводный тракт с сечением 7,2х3,4 мм. Для сохранения метрологических характеристик важно соблюдать ограничение по входной мощности - не более 0,3 Вт, а также требования к согласованию тракта, так как КСВН нормирован на уровне 1,2. Оптический отсчет снижает вероятность ошибки оператора при установке значения ослабления, что удобно при калибровочных операциях и серийных проверках.

Преимущества применения

• калиброванное ослабление до 70 дБ в диапазоне 25,86-37,5 ГГц;
• нормированная погрешность установки ослабления по диапазонам до 50, 60 и 70 дБ;
• оптическая система отсчета для уверенного считывания шкалы;
• контролируемые параметры согласования (КСВН 1,2) для работы в СВЧ тракте;
• компактная конструкция для лабораторных и стендовых применений.
