Аттенюатор Аттенюатор Д5-35

Д5-35

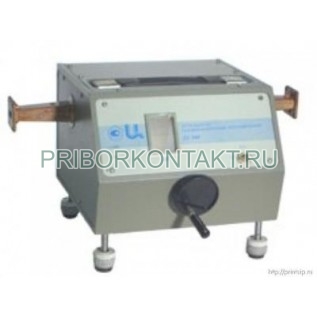

Аттенюатор поглощающий Д5-35

Также это изделие может называться: Д535, Д5 35, Д-535, Д 535, d5-35, d535, d5 35.

Д5-35 аттенюатор поглощающий предназначен для калиброванного и некалиброванного ослабления электромагнитной энергии в трактах коаксиальных и волноводных линий передач.

Д5-35 относятся к измерительным и развязывающим коаксиальным и волноводным устройствам с плавным изменением ослабления.

Аттенюаторы Д5-35 находят применение в качестве меры ослабления или используются для развязки приборов и элементов СВЧ трактов при различных исследованиях, производстве и обслуживании радиоэлектронной, аппаратуры и ее узлов. Кроме того, поглощающие аттенюаторы могут встраиваться в генераторы сигналов, измерительные приемники, анализаторы спектра и другие средства измерений.

Принцип действия Д5-35 аттенюаторов поглощающих:

Серийные аттенюаторы поглощающие выполнены на волноводах и полосковых линиях. В основу принципа действия положено поглощение электрической составляющей и электромагнитного поля в пластинах, покрытых поглощающим слоем.

В волноводах поглощающие пластины (одна или две) ориентированы параллельно электрической составляющей волны Н₁₀. Изменение вносимого аттенюатором ослабления производится перемещением пластин в поперечной плоскости волновода от стенок к центру. Д5-35 вносит ослабление при перемещении пластин от 0 до 30-40 дБ. Для снижения отражения от поглощающих пластин их концы делаются с плавными скосами.

В аттенюаторах Д5-35 на полосковых линиях поглощающие пластины вводятся между центральным и наружными проводниками симметричной полосковой линии.
