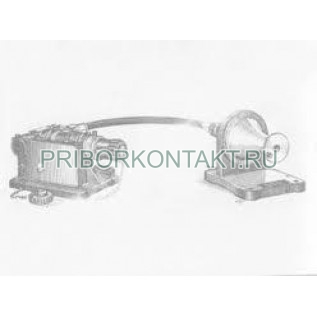

Аттенюатор предельный Д4-1

Также это изделие может называться: Д41, Д4 1, Д-41, Д 41, ДЧ-1, ДЧ1, ДЧ 1, d4-1, d41, d4 1.

Д4-1 аттенюатор предельный предназначен для калиброванного ослабления электромагнитной энергии в коаксиальных линиях передачи. Он относится к измерительным коаксиальным аттенюаторам с плавным изменением ослабления.

Технические характеристики Д4-1:

Диапазон частот - от 352 МГц до 666 МГц.

Пределы изменения ослабления - 80 дБ.

Основная погрешность установки ослабления - ±5 дБ.

Допустимая мощность - 5 Вт.

КСВН аттенюатора Д4-1 - 1,3.

Входное сопротивление - 75 Ом.

Температура окружающего воздуха - от -30° С до +50° С.

Относительная влажность при температуре +25° С - 95%.

Габаритные размеры - 175×135×86 мм.

Масса - 3,5 кг.

Аттенюаторы Д4-1 находят применение при измерениях, когда требуются большие пределы изменения вводимого ослабления, малая частотная зависимость ослабления и допускается большое начальное ослабление.

Д4-1 используются в качестве меры ослабления при калибровке аттенюатора, для расширения пределов измерения ваттметров, а также для изменения уровня сигналов измерительных генераторов.

В основу построения приборов положено свойство волноводом пропускать без ослабления электромагнитные поля с частотами выше критической для данного волновода и значительно ослаблять поля с частотами ниже критических.

Основными частями Д4-1 являются предельный волновод, выполненный у серийных приборов цилиндрическим с постоянным сечением, и элементы связи.
