Описание товара

Д2-14

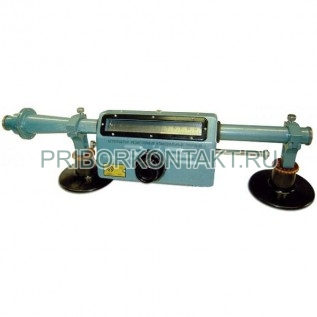

Аттенюатор Д2-14 (Д2 14; Д214; Д 2-14; Д 2 14; Д-2-14)

Аттенюатор Д2-14 - резисторный коаксиальный плавный прибор для калиброванного ослабления мощности (напряжения) сигналов в коаксиальных трактах с волновым сопротивлением 50Ом и 75Ом.
Диапазон частот - 1ГГц до 3ГГц.
Волновое сопротивление - 50Ом.

Диапазон установки ослаблений с нормированной погрешностью не менее 31дБ:
- начальное - не более 9дБ;
- максимальное - не менее 40дБ.
Диапазон установки разностных ослаблений с нормированной погрешностью не менее 21дБ при значениях ослаблений - до 30дБ.

Габариты:
- без упаковки - - 493?159?120мм;
- в укладочном ящике - 536?145?234мм;
- в транспортной таре - 790?336?476мм.
Масса:
- без упаковки - 2,4кг;
- в укладочном ящике - 7кг;
- в транспортной таре - 40кг.
Технические характеристики Д2-14

КСВН входа и выхода в диапазоне установки ослаблений аттенюаторов Д2-14 с нормированной погрешностью не более 1,4.
Для Д2-14 основная погрешность установки разностных ослаблений аттенюаторов на отметках калибровки и на частотах калибровки не превышает ±0,4дБ при значениях ослаблений до 30дБ. При ослаблении свыше 30дБ погрешность не нормируется,

Основная погрешность установки ослаблений аттенюаторов Д2-14 на отметках калибровки и па частотах калибровки не превышает ±0,5дБ.
Аттенюатор Д2-14 калибруется по ослабленню на отметках шкалы - 0мм; 10мм; 20мм; 30мм; 40мм; 50мм; 60мм; 70мм; 80мм; 85мм; 90мм; 93мм; 96мм; 98мм; 100мм; 102мм; 103мм; 104мм; 105мм; 106мм; 107мм; 108мм; 109мм; 110мм установки ослаблении с нормированной погрешностью на фиксированных частотах 1ГГц; 1,5ГГц; 2ГГц; 2,5ГГЦ; 3ГГц;

Аттенюаторы Д2-14 допускают следующую погрешность линейной интерполяции при определении ослабления:
- 0,1дБ - при интерполяции между двумя калиброванными отметками шкалы на частоте калибровки;
- 0,15дБ - при интерполяции между двумя частотами на калиброванной отметке шкалы.

Аттенюатор Д2-14 имеет такую погрешность линейной интерполяции при определении разностного ослабления не более:
- 0,05дБ при интерполяции между двумя калиброванными отметками шкалы на частоте калибровки;
- 0,1дБ при интерполяции между двумя частотами калибровки на калиброванной отметке шкалы.

«Мертвый ход» аттенюаторов Д2-14 не превышает ±0,25дБ. Допустимая мощность на входе аттенюаторов в режиме непрерывной генерации - не более 3Вт.

Аттенюаторы Д2-14 рассчитаны на использование в следующих условиях:
- температура воздуха окружающей среды - 25°С;
- относительная влажность воздуха - 65% (при температуре воздуха 25°С);
- атмосферное давление - 750мм рт. ст±30мм рт. ст.

Аттенюатор Д2-14 имеет следующие условия эксплуатации:
- температура воздуха окружающей среды - от +10°С до +35°С;
- относительная влажность воздуха окружающей среды - 80% (при температуре воздуха 20°С;
- атмосферное давление 750мм рт. ст±30 мм рт. ст.
