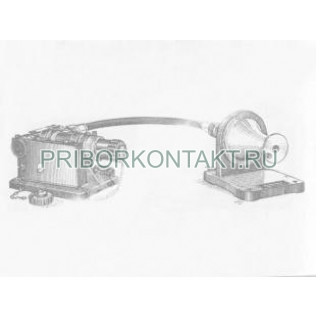

Аттенюатор предельный Д4-4

Также это изделие может называться: Д44, Д4 4, ДЧ-Ч, ДЧЧ, ДЧ Ч, d4-4, d44, d4 4, Д-44, Д 44.

Д4-4 аттенюатор предельный предназначен для калиброванного ослабления электромагнитной энергии в коаксиальных линиях передачи. Он относится к измерительным коаксиальным аттенюаторам с плавным изменением ослабления.

Технические характеристики Д4-4:

Диапазон частот - от 0,5 ГГц до 3 ГГц.

Пределы изменения ослабления - от 30 дБ до 100 дБ.

Основная погрешность установки ослабления - от 1,2 дБ до 1,5 дБ.

Допустимая мощность - 1 Вт.

КСВН аттенюатора Д4-4 - 1,3.

ВЧ тракт - 16×4,6 мм.

Масса - 5 кг.

Аттенюаторы Д4-4 находят применение при измерениях, когда требуются большие пределы изменения вводимого ослабления, малая частотная зависимость ослабления и допускается большое начальное ослабление.

Д4-4 используются в качестве меры ослабления при калибровке аттенюатора, для расширения пределов измерения ваттметров, а также для изменения уровня сигналов измерительных генераторов.

В основу построения приборов положено свойство волноводом пропускать без ослабления электромагнитные поля с частотами выше критической для данного волновода и значительно ослаблять поля с частотами ниже критических.

Основными частями Д4-4 являются предельный волновод, выполненный у серийных приборов цилиндрическим с постоянным сечением, и элементы связи.
