Аттенюатор Аттенюатор Д1-14

Д1-14

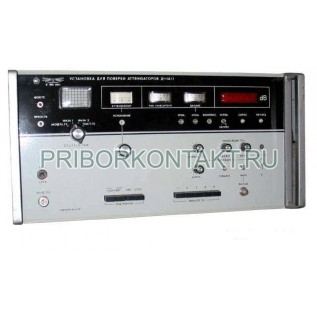

Установка для проверки аттенюатора Д1-14

Также это изделие может называться: Д1 14, Д114, d1-14, d1 14, d114.

Д1-14 установка для проверки аттенюатора предназначена для измерения модуля коэффициента передачи аттенюаторов (встроенных и отдельных), пассивных и активных четырехполюсников в широком частотном диапазоне.

Установки Д1-14 выпускаются в трех модификациях в зависимости от диапазона частот:

- Д1-14 на рабочий диапазон от 0,1 Гц до 37 500 МГц;

- Д1-14/1 на рабочий диапазон от 0,1 Гц до 17 440 МГц;

- Д1-14/2 на рабочий диапазон от 17 440 МГц до 37 500 МГц.

Технические характеристики Д1-14:

Рабочий диапазон частот - от 0,1 Гц до 37 500 МГц.

Пределы измерения ослабления:

- при частоте от 0,1 Гц до 2150 МГц - от 0 до 100 дБ;

- при частоте от 2150 МГц до 7200 МГц - от 0 до 90 дБ;

- при частоте от 7200 МГц до 17 440 МГц - от 0 до 85 дБ;

- при частоте от 17 440 МГц до 25 880 МГц - от 0 до 75 дБ;

- при частоте от 25 800 МГц до 37 500 МГц - от 0 до 70 дБ.

Суммарная погрешность измерения:

- при частоте от 0,1 Гц до 2150 МГц - не более 0,63 дБ;

- при частоте от 2150 МГц до 7200 МГц - не более 0,68 дБ;

- при частоте от 7200 МГц до 17 440 МГц - не более 0,9 дБ;

- при частоте от 17 440 МГц до 25 880 МГц - не более 1,25 дБ.

К_стU входа Д1-14:

- при частоте до 1200 МГц - 1,2;

- при частоте от 1200 МГц до 37 500 МГц - 1,3.

ВЧ тракт:

- при частоте от 0,1 Гц до 12 160 МГц - коаксиальный с волновым сопротивлением 50 Ом;

- при частоте более 12 160 МГц - волноводный.

Сечение волноводов - 16×8 мм; 11×5,5 мм; 7,2×3,4 мм.

Установка Д1-14 может эксплуатироваться в жестких климатических условиях.

Габаритные размеры - 480×240×475 мм.

Масса - не более 28,5 кг.

Установки Д1-14 имеют электронный цифровой отсчет и полностью выполнены на полупроводниковых приборах с широким использованием микросхем. Измерение ослабления осуществляется в автоматическом режиме.
