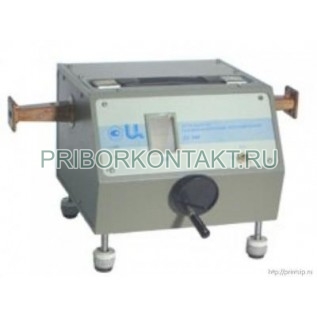

Аттенюатор поляризационный Д3-30Б

Также это изделие может называться: Д330Б, Д3 30Б, ДЗ-30Б, ДЗ30Б, ДЗ 30Б, Д-330Б, Д 330Б, d3-30b, d330b, d3 30b.

Д3-30Б аттенюатор поляризационный предназначен для калиброванного ослабления электромагнитной энергии в волноводных линиях передач.

Технические характеристики Д3-30Б:

Диапазон частот - от 2,14 ГГц до 3,2 ГГц.

Начальное ослабление - 0,3 дБ.

Пределы изменения ослабления - от 0 до 80 дБ.

Основная погрешность установки ослабления при А:

- до 60 дБ - ±0,01 + 0,004 А;

- от 60 дБ до 70 дБ - ±0,5 дБ;

- от 70 дБ до 80 дБ - ±0,5 + 0,05·(А-70) дБ, где А - введенное ослабление.

Допустимая мощность - 4 Вт.

КСВН аттенюатора Д3-30Б - 1,15.

Сечение волновода - 90×45 мм.

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при температуре +30° С - 95%.

Габаритные размеры - 215×330×1415 мм.

Масса - 44 кг.

Д3-30Б относятся к измерительным волноводным аттенюаторам с плавным изменением ослабления. Приборы находят применение в измерительных схемах, в которых к устройствам предъявляются повышенные требования к точности установки ослаблении, малой частотной зависимости ослабления и низкому начальному ослаблению. Д3-30Б используется в качестве меры ослабления как самостоятельный прибор, так и встроенный в измерительные средства.

В основу построения положена зависимость поглощения электромагнитных волн поглощающей поверхностью (пластиной) от ее расположения относительно электрической составляющей поля. Наибольшее поглощение возникает, если электрическая составляющая поля совпадает с поглощающей поверхностью, и поглощение теоретически отсутствует, если составляющая перпендикулярна к ней.

Аттенюаторы Д3-30Б состоят из трех волноводных секций, включенных последовательно. Средняя секция (ротор) представляет собой круглый волновод, который вращается между крайними жестко закрепленными секциями (статорами). Неподвижные секции являются переходами с прямоугольного волновода на круглый. Внутри каждой секции помещены поглощающие пластины, делящие секции на две части. Пластины в начальном положении расположены в одной плоскости.
