Аттенюатор Аттенюатор Д2-35

Д2-35

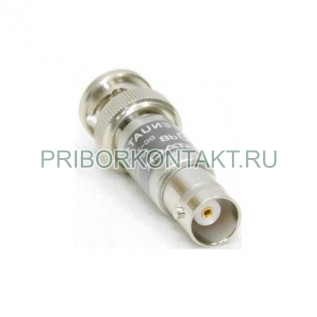

Аттенюатор фиксированный резисторный Д2-35

Также это изделие может называться: Д235, Д2 35, Д-235, Д 235, d2-35, d235, d2 35.

Д2-35 аттенюатор фиксированный резисторный предназначен для калиброванного ослабления напряжения (мощности) сигналов в коаксиальных линиях передач.

Сфера применения: проведение исследований, производство и обслуживание радиоэлектронной аппаратуры и ее отдельных узлов.

Технические характеристики:

Диапазон частот - от 0 до 5 ГГц.

Отклонения ослабления от номинального значения - ±1 дБ.

Начальное ослабление аттенюатора Д2-35 - 6 дБ.

Коэффициент стоячей волны (КСВ) на частотах:

- от 0 до 1,5 ГГц - 1,2;

- от 1,5 ГГц до 4 ГГц - 1,35;

- от 4 ГГц до 5 ГГц - 1,45.

Допустимая максимальная мощность - 1 Вт.

Входное сопротивление - 50 Ом.

Рабочие условия:

- температура - от +5° С до +40° С;

- относительная влажность при +30° С - 95%.

Габаритные размеры - 34×77 мм.

Масса - 0,15 кг.

Аттенюаторы Д2-35 могут встраиваться в генераторы сигналов, измерительные приемники, измерители мощности и другие средства измерений для обеспечения развязки отдельных блоков приборов и получения калиброванного ослаблении сигналов.

Принцип действия Д2-35 основан на ослаблении проходящей по коаксиальной линии электромагнитной энергии при ее поглощении в элементах линии с активными сопротивлениями или делении ее с помощью емкостей.

В качестве поглощающих элементов используются поверхностные резисторы, толщина поглощающего слоя которых меньше глубины скин-эффекта.
