Аттенюатор Аттенюатор АП-20

АП-20

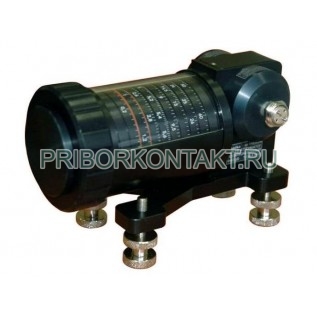

Аттенюатор прямоотсчетный измерительный АП-20

Также это устройство может называться: АП20, АП 20, АП-2о, ap-20, ap20, ap 20.

АП-20 аттенюатор прямоотсчетный измерительный предназначен для калиброванного изменения ослабления СВЧ-сигнала в волноводных трактах миллиметрового диапазона волн в условиях цехов, лабораторий и поверочных центров.

Прямоотсчетные аттенюаторы АП-20 являются аттенюаторами поляризационного типа, величина ослабления зависит от угла поворота резистивной пластины. Конструкция прибора обеспечивает минимальную частотную зависимость характеристик аттенюатора.

Технические характеристики АП-20:

Диапазон частот - от 78,33 ГГц до 118,1 ГГц.

Диапазон ослаблений - от 0 до 60 дБ.

Размеры волновода АП-20 - 2,4×1,2 мм.

Максимальные вносимые потери - 1,5.

Максимальный КСВН - 1,2.

Максимально допустимая входная мощность - 0,1 Вт (среднее значение).

Точность установки ослабления:

- для A от 0 до 10 дБ - ±0,2 дБ;

- для A от 10 дБ до 50 дБ - ±0,02·A;

- для A от 50 дБ до 60 дБ - ±(1+0,08·(A-50)) дБ, где A - установленное ослабление в дБ.

Габаритные размеры - 90×87×150 мм.

Масса - не более 1 кг.

Аттенюаторы используются в тех случаях, когда необходимо ослабить сильный сигнал до приемлемого уровня, например, во избежание перегрузки входа какого-либо прибора чрезмерно мощным сигналом.

Использование АП-20 между линией и нагрузкой улучшает коэффициент бегущей волны и коэффициент стоячей волны в подводящей линии в случае, когда нагрузка плохо согласована с линией. Энергия входного сигнала, не поступившая на выход, преобразуется в тепло, как в оптическом, так и в электрическом аттенюаторе. Поэтому мощные аттенюаторы конструктивно должны предусматривать охлаждение.
