Преобразователь пьезоэлектрический ПРИЗ-Д11

ПРИЗ-Д11

Преобразователь пьезоэлектрический ПРИЗ-Д11

Также этот прибор может называться: ПРИЗД11, ПРИЗД 11, ПРИЗД-11, ПРИЗД1 1, ПРИЗ Д-11.

ПРИЗ-Д11 преобразователь раздельно-совмещенный предназначен для контроля качества листовых материалов, металлоконструкций, трубопроводов, околошовной зоны в полевых, цеховых и лабораторных условиях на предприятиях машиностроительной, энергетической промышленности, на транспорте, а также при монтаже металлоконструкций и трубопроводов.

Пьезоэлектрические преобразователи ПРИЗ-Д11 бывают двух видов: раздельно-совмещенными и совмещенными.

Устройства ПРИЗ-Д11 используется в комплексе с электронным блоком таких приборов, как ультразвуковые дефектоскопы.

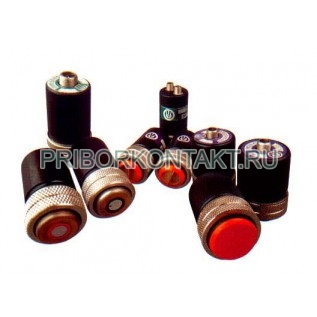

В состав комплекта преобразователей ПРИЗ-Д11 входят:

ПЭП на рабочую частоту 1,25 МГц:

- П111-1,25-K20-002.

ПЭП на рабочую частоту 2,5 МГц:

- П111-2,5-K12-002;

- П111-2,5-K20-002;

- П112-2,5-12-002.

ПЭП на рабочую частоту 5 МГц:

- П111-5,0-K12-002;

- П111-5,0-K6-002;

- П112-5,0-6-002;

- П112-5,0-3x4-002.

ПЭП на рабочую частоту 10 МГц:

- П111-10,0-K4-002.

Общие характеристики ПРИЗ-Д11:

Отношение сигнал/шум - не менее 16 дБ.

Отклонение уровня эхо-сигнала от дефекта номинального значения - ±4 дБ.

Отклонение эффективной частоты эхо-импульса от номинального значения - ±10%.

Эффективная частота эхо-импульса для преобразователя ПРИЗ-Д11:

- П111-1,25-К20 - 1,25±1,11 МГц;

- П111-2,5-К20-002, П111-2,5-К12-002, П112-2,5-12 - 2,5±0,22 МГц;

- П111-5,0-К12-002, П111-5,0-К6-002, П112-3×4-5,0 - 5,0±0,45 МГц;

- П111-10,0-К4-002 - 10,0±0,9 МГц.

Угол ввода по стали - 0±1,5 град.

Габаритные размеры ПРИЗ-Д11:

- П111-1,25-К20-002, П11-2,5-К20-002 - 32×48 мм;

- П111-2,5-К12-002, П111-5,0-К12-002, П11-5,0-К6-002, П111-10,0-К4-002 - 26×50 мм;

- П112-2,5-12-002, П112-5,0-3×4-002 026×55 мм.

Масса ПЭП:

- П111-1,25-К20-002, П11-2,5-К20-002 - не более 80 г;

- П111-2,5-КI2-002, П111-5,0-К12-002 - не более 50 г;

- П11-5,0-К6-002, П111-10,0-К4-002, П112-2,5-12-002, П112-5,0-3×4-002 - не более 40 г.

Допустимый уровень виброскорости УЗК в зоне контакта рук оператора с ПЭП по ГОСТ 12.1.001 - не более 110 дБ.

Средний срок службы - 72 месяца.

Условия эксплуатации преобразователя ПРИЗ-Д11:

ПЭП работоспособны при:

- контроле материалов со скоростью распространения продольных ультразвуковых колебаний (УЗК) - от 2240 м/с до 6700 м/с;

- допустимым затуханием продольных УЗК на частоте 2,5 МГц - не более 3,9 дБ/см.

Предельные значения параметров контролируемых объектов, ограничивающие область применения ПЭП, при их раздельном воздействие:

- шероховатость поверхности со стороны ввода УЗК - 200 мкм;

- минимально-допустимый радиус кривизны поверхности - 25 мм.

Температура окружающего воздуха - от -30º С до +55º С;

Относительная влажность - до 98% при температуре 35º С и более низкой температуре без конденсации влаги.

По устойчивости к механическим воздействиям ПЭП соответствует вибропрочному и виброустойчивому исполнению.

По защищенности от воздействия окружающей среды ПЭП соответствует исполнению

защищенному от попадания внутрь твердых тел (пыли) и воды.
