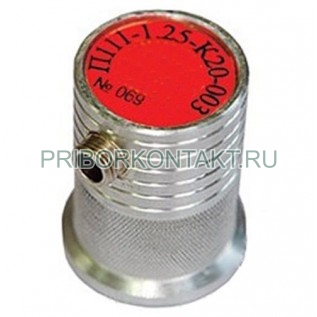

Пьезоэлектрический преобразователь П111-1,25-К20-003

Также это изделие может называться: П111 1,25 К20 003, П1111,25К20003, П111-1.25-К20-003, p111-1,25-k20-003, p111 1,25 k20 003, p1111,25k20003.

П111-1,25-К20-003 преобразователь пьезоэлектрический ультразвуковой прямой совмещенный контактный предназначен для ультразвуковой дефектоскопии и толщинометрии металлических изделий продольными волнами.

Сфера применения - контроль качества листовых материалов, металлоконструкций, трубопроводов, околошовной зоны в полевых, цеховых и лабораторных условиях на предприятиях машиностроительной, энергетической промышленности, на транспорте, а также при монтаже металлоконструкций и трубопроводов.

Преобразователи П111-1,25-К20-003 используются вместе с любым ультразвуковым дефектоскопом общего назначения для обнаружения выходящих на поверхность вертикальных трещин в исследуемых объектах с небольшой толщиной.

Технические характеристики П111-1,25-К20-003:

Эффективная частота - 1,25 МГц.

Диаметр пьезоэлемента - 20 мм.

Размер рабочей поверхности - не более 22 мм.

Величина мертвой зоны по КМД4 - 15 мм.

Ширина спектра по уровню -6 дБ - от 30% до 60%.

Преобразователи обладают средней длительностью импульса и средним уровнем демпфирования - оптимальное сочетание чувствительности и разрешающей способности.

Преобразователи снабжены встроенными согласующими элементами и разъёмами Lemo 0.

Протектор преобразователей выполнен из высокопрочной керамики.

Преобразователи П111 предназначены для выявления внутренних дефектов (поры, волосовины, трещины, расслоения и другие), а также поиска локальных утонений в металлоконструкциях и стенках изделий, в том числе из низколегированных и аустенитных сталей.

Варианты исполнения изделия датчик П111-1,25-К20-003 в зависимости от вида приёмки:

- отдел технического контроля - П111-1,25-К20-003 ОТК;

- особо стойкие (особо стабильные) - ОСП111-1,25-К20-003, П111-1,25-К20-003 ОС;

- приемка заказчика - П111-1,25-К20-003 ПЗ;

- военная приемка - П111-1,25-К20-003 ВП.

Условия эксплуатации:

Температура окружающего воздуха - от -30º С до +55º С.

Относительная влажность при температуре +35º С и более низкой температуре без конденсации влаги - до 98%.
