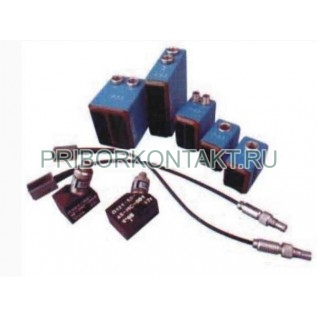

Преобразователь пьезоэлектрический ПРИЗ-Д5

Также это изделие может называться: ПРИЗД5, ПРИЗД 5, ПРИЗД-5, ПРИЗД 5, ПРИЗ-Д 5, ПРИЗ Д-5.

ПРИЗ-Д5 преобразователь наклонный пьезоэлектрический (ПЭП) предназначен совместно с электронным блоком ультразвукового дефектоскопа для ручного контроля качества и выявления дефектов, типа нарушения сплошности и однородности материала в сварных соединениях, материалах, изделиях и конструкциях различных отраслей.

Наклонные преобразователи пьезоэлектрические ПРИЗ-Д5 представляют собой электроакустические приборы, которые при одновременном использовании с ультразвуковыми дефектоскопами обеспечивают формирование пучка упругих волн для диагностики исследуемых объектов на наличие каких-либо изъянов.

В основе работы ПРИЗ-Д5 лежит использование обратного пьезоэлектрического эффекта, который позволяет превращать электрические импульсы в механическую энергию.

Наклонные преобразователи пьезоэлектрические ПРИЗ-Д5 могут использоваться вместе с любым ультразвуковым дефектоскопом общего назначения для обнаружения выходящих на поверхность вертикальных трещин в исследуемых объектах с небольшой толщиной.

В состав комплекта преобразователей ПРИЗ-Д5 входят:

ПЭП на рабочую частоту 1,25 МГц:

- П121-1,25-40-002;

- П121-1,25-50-002;

- П121-1,25-65-002.

ПЭП на рабочую частоту 1,8 МГц:

- П121-1,8-40-002;

- П121-1,8-50-002;

- П121-1,8-65-002.

ПЭП на рабочую частоту 2,5 МГц:

- П121-2,5-40-002;

- П121-2,5-50-002;

- П121-2,5-65-002.

ПЭП на рабочую частоту 5,0 МГц:

- П121-5,0-40-002;

- П121-5,0-50-002.

- П121-5,0-65-002;

- П121-5,0-70-002.

Каждый ПЭП состоит из корпуса, в котором залит компаундом пьезоэлемент, преобразующий высокочастотные электрические колебания в акустические и наоборот, звукопроводящие призмы, рабочая поверхность которой контактирует через слой контактной смазки с контролируемым изделием и акустические экраны для защиты рук оператора от воздействия УЗК.

Основные технические характеристики ПРИЗ-Д5:

Рабочие частоты ПРИЗ-Д5 - 1,25 МГц; 1,8 МГц; 2,5 МГц; 5 МГц.

Эффективная частота эхо-импульса:

- 1,25±0, 11 МГц;

- 1,8 ±0,16 МГц;

- 2,5±0,22 МГц;

- 5,0±0,45 МГц.

Угол ввода по стали:

- 40±1,5 град;

- 50±1,5 град;

- 65±2,0 град;

- 70±2,0 град;

- 75±2,0 град.

Отклонение точки ввода от номинального значения - не более ±1 мм.

Отношение сигнал/шум в пределах зоны контроля - не менее 16 дБ.

Допустимый уровень виброскорости УЗК в зоне контакта рук оператора с ПЭП - не более 110 дБ.

Средний срок службы:

- ПЭП на рабочие частоты от 1,25 МГц до 2,5 МГц - 36 месяцев;

- ПЭП на рабочую частоту 5,0 МГц - 16 месяцев.

Габаритные размеры ПЭП ПРИЗ-Д5:

- ПЭП на рабочие частоты от 1,25 МГц до 2,5 МГц - 50×26×46 мм;

- ПЭП на рабочую частоту от 5,0 МГц - 50×26×30 мм.

Масса ПЭП:

- ПЭП на рабочие частоты от 1,25 МГц до 2,5 МГц - 110 г;

- ПЭП на рабочую частоту 5,0 МГц - 80 г.

Условия эксплуатации преобразователя ПРИЗ-Д5:

ПЭП работоспособны при:

- контроле материалов со скоростью распространения продольных ультразвуковых колебаний (УЗК) - от 1120 м/с до 3350 м/с;

- допустимым затуханием продольных УЗК на частоте 2,5 МГц - не более 3,9 дБ/см.

Предельные значения параметров контролируемых объектов, ограничивающие область применения ПЭП, при их раздельном воздействие:

- шероховатость поверхности со стороны ввода УЗК - 200 мкм;

- минимально-допустимый радиус кривизны поверхности - 25 мм.

Температура окружающего воздуха - от -30º С до +55º С.

Относительная влажность - до 98% при температуре 35º С и более низкой температуре без конденсации влаги.

По устойчивости к механическим воздействиям ПЭП соответствует - вибропрочному и виброустойчивому исполнению.

По защищенности от воздействия окружающей среды ПЭП соответствует - исполнению, защищенному от попадания внутрь твердых тел (пыли) и воды.
