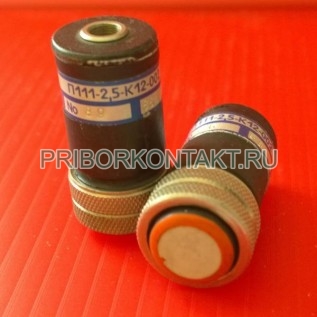

Преобразователь пьезоэлектрический П111-2,5-К20-002

Также это изделие может называться: П1112,5-К20-002, П111 2,5-К20-002, П1112,5-К20 002, P1112,5-K20-002, P111 2,5-K20-002, P111-2,5-K20-002.

П111-2,5-К20-002 преобразователь раздельно-совмещенный предназначен для контроля качества листовых материалов, металлоконструкций, трубопроводов, околошовной зоны в полевых, цеховых и лабораторных условиях на предприятиях машиностроительной, энергетической промышленности, на транспорте, а также при монтаже металлоконструкций и трубопроводов.

Пьезоэлектрические преобразователи П111-2,5-К20-002 бывают двух видов: раздельно-совмещенными и совмещенными.

Преобразователи П111-2,5-К20-002 используются в комплексе с электронным блоком таких приборов, как ультразвуковые дефектоскопы.

Технические характеристики П111-2,5-К20-002:

Параметры передаточной функции:

- коэффициент преобразования - -15±10 дБ;

- частота максимума преобразования - 2,5±0,5 МГц;

- полоса пропускания - не менее 1 МГц.

Параметры диаграммы направленности:

- угол ввода УЗК - 0±1,5 град;

- ширина диаграммы - 10±4 мм.

Эксплуатационные параметры:

- диаметр дефекта - 1,6 мм;

- диапазон контроля - от 25 мм до 400 мм;

- глубины залегания отражателей - 25 мм; 180 мм; 400 мм;

- уровни эхо-сигналов от отражателей - 46 дБ; 32 дБ; 20 дБ.

Отношение сигнал/шум - не менее 16 дБ.

Отклонение уровня эхо-сигнала от дефекта номинального значения - ±4 дБ.

Отклонение эффективной частоты эхо-импульса от номинального значения - ±10%.

Допустимый уровень виброскорости УЗК в зоне контакта рук оператора с ПЭП по ГОСТ 12.1.001 - не более 110 дБ.

Средний срок службы - 72 месяца.

Геометрические характеристики:

- размеры пьезоэлемента - 20 мм;

- размеры рабочей поверхности - 24 мм;

- габаритные размеры - не более 32×48 мм.

Масса П111-2,5-К20-002 - не более 80 г.

Условия эксплуатации преобразователя П111-2,5-К20-002:

Температура окружающего воздуха - от -30º С до +55º С.

Относительная влажность при температуре +35º С и более низкой температуре без конденсации влаги - до 98%.
