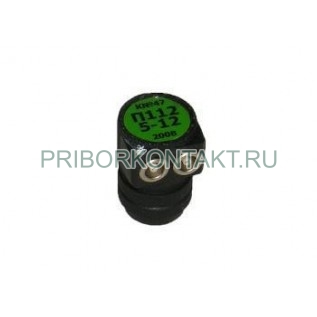

Преобразователь пьезоэлектрический П112-5,0-6-002

П112-5,0-6-002

Преобразователь пьезоэлектрический П112-5,0-6-002

Также этот прибор может называться: П1125,0-6-002, П112 5,0-6-002, П1125,0-6 002, P1125,0-6-002, P112 5,0-6-002, P112-5,0-6-002.

П112-5,0-6-002 преобразователь раздельно-совмещенный предназначен для контроля качества листовых материалов, металлоконструкций, трубопроводов, околошовной зоны в полевых, цеховых и лабораторных условиях на предприятиях машиностроительной, энергетической промышленности, на транспорте, а также при монтаже металлоконструкций и трубопроводов.

Пьезоэлектрические преобразователи (ПЭП) П112-5,0-6-002 бывают двух видов: раздельно-совмещенными и совмещенными.

Преобразователи П112-5,0-6-002 используются в комплексе с электронным блоком таких приборов, как ультразвуковые дефектоскопы.

Технические характеристики П112-5,0-6-002:

Параметры передаточной функции:

- коэффициент преобразования - -24±10 дБ;

- частота максимума преобразования - 5±1 МГц;

- полоса пропускания - не менее 0,8 МГц.

Параметры диаграммы направленности:

- угол ввода УЗК - 0±1,5 град.

Геометрические характеристики:

- размеры пьезоэлемента - 6/2 мм;

- размеры рабочей поверхности - 18 мм;

- габаритные размеры - не более 26×50 мм.

Эксплуатационные параметры:

- диаметр дефекта - 1,2 мм;

- диапазон контроля - от 1 мм до 25 мм;

- глубины залегания отражателей - 1 мм; 15 мм; 25 мм;

- уровни эхо-сигналов от отражателей - 30 дБ; 20 дБ; 10 дБ.

Отношение сигнал/шум - не менее 16 дБ.

Отклонение уровня эхо-сигнала от дефекта номинального значения - ±4 дБ.

Отклонение эффективной частоты эхо-импульса от номинального значения - ±10%.

Допустимый уровень виброскорости УЗК в зоне контакта рук оператора с ПЭП по ГОСТ 12.1.001 - не более 110 дБ.

Масса П112-5,0-6-002 - не более 40 г.

Средний срок службы - 72 месяца.
