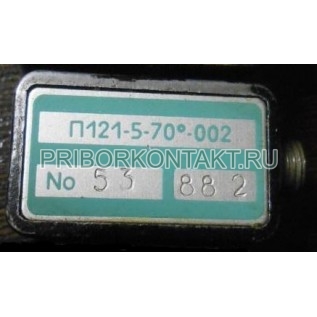

Преобразователь пьезоэлектрический П121-5-70-002

П121-5-70-002

Преобразователь пьезоэлектрический П121-5-70-002

Также этот прибор может называться: П1215-70-002, П121 5-70-002, П1215-70 002, P1215-70-002, P121 5-70-002, P121-5-70-002.

П121-5-70º-002 наклонный пьезоэлектрический преобразователь (ПЭП) предназначен совместно с электронным блоком ультразвукового дефектоскопа для ручного контроля качества и выявления дефектов, типа нарушения сплошности и однородности материала в сварных соединениях, материалах, изделиях и конструкциях различных отраслей.

Наклонные пьезоэлектрические преобразователи П121-5-70-002 представляют собой электроакустические приборы, которые при одновременном использовании с ультразвуковыми дефектоскопами обеспечивают формирование пучка упругих волн для диагностики исследуемых объектов на наличие каких-либо изъянов.

В основе работы П121-5-70-002 лежит использование обратного пьезоэлектрического эффекта, который позволяет превращать электрические импульсы в механическую энергию.

Наклонные преобразователи пьезоэлектрические П121-5-70º-002 могут использоваться вместе с любым ультразвуковым дефектоскопом общего назначения для обнаружения выходящих на поверхность вертикальных трещин в исследуемых объектах с небольшой толщиной.

Общие характеристики П121-5-70-002:

Параметры передаточной функции:

- коэффициент преобразования - -51±10 дБ;

- частота максимума преобразования - 5±0,5 МГц;

- полоса пропускания - не менее 1 МГц.

Параметры диаграммы направленности:

- угол ввода УЗК - 70±2 град;

- ширина диаграммы - 22±8 мм.

Геометрические характеристики:

- cтрела - не более 15 мм;

- размеры пьезоэлемента - 5×10 мм;

- размеры рабочей поверхности - 36×20 мм;

- габаритные размеры - не более 50×26×30 мм.

Эксплуатационные параметры:

- диапазон контроля - от 5 мм до 15 мм;

- глубины залегания отражателей - 5 мм; 10 мм; 15 мм;

- уровни эхо-сигналов от отражателей - 38 дБ; 20 дБ; 14 дБ.

Отклонение точки ввода от номинального значения - не более ±1 мм.

Отношение сигнал/шум в пределах зоны контроля - не менее 16 дБ.

Допустимый уровень виброскорости УЗК в зоне контакта рук оператора с ПЭП - не более 110 дБ.

Средний срок службы - 16 месяцев.

Масса ПЭП - 80 г.

Условия эксплуатации преобразователя П121-5-70º-002:

ПЭП работоспособны при контроле материалов со скоростью распространения продольных ультразвуковых колебаний (УЗК) - от 1120 м/с до 3350 м/с.

Предельные значения параметров контролируемых объектов, ограничивающие область применения ПЭП, при их раздельном воздействие:

- шероховатость поверхности со стороны ввода УЗК - 200 мкм;

- минимально-допустимый радиус кривизны поверхности - 25 мм.

Температура окружающего воздуха - от -30º С до +55º С.

Относительная влажность - до 98% при температуре 35º С и более низкой температуре без конденсации влаги.

По устойчивости к механическим воздействиям ПЭП соответствует - вибропрочному и виброустойчивому исполнению.

По защищенности от воздействия окружающей среды ПЭП соответствует - исполнению защищенному от попадания внутрь твердых тел (пыли) и воды.
