Описание товара

П121

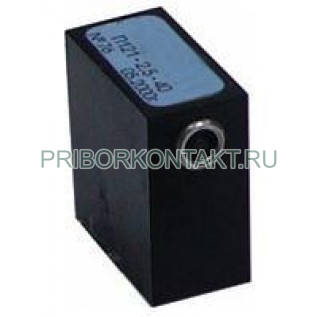

Контактный наклонный совмещенный преобразователь П121

Также это изделие может называться: П 121, П-121, p121, p-121, p 121.

П121 преобразователь контактный наклонный совмещенный предназначен для сварных и паяных соединений; элементов металлических конструкций, трубопроводов; для обнаружения дефектов различной ориентации (трещин, неметаллических включений, пор, непроваров, рисок, царапин, поверхностных трещин).

Условные обозначения:

Преобразователь П121-1,25(1,8;2,5;5;10)-40(45;50;55;60;65;70;90), где:

П1 - преобразователь контактный.

2 - наклонный.

1 - совмещенный.

1,25; 1,8; 2,5; 5; 10 - номинальная частота (МГц).

40; 45; 50; 55; 60; 65; 70; 90 - угол ввода.

Технические характеристики П121:

Малогабаритные наклонные совмещенные преобразователи:

Диаметр пьезоэлемента - 8×9 мм.

Габаритные размеры корпуса - 27×12×22 мм.

Корпус - из латунного сплава, гальваническое покрытие.

П121-1,8-40-АК20 П121-2,5-40-АК20 П121-5-40-АК20
П121-1,8-45-АК20 П121-2,5-45-АК20 П121-5-45-АК20
П121-1,8-50-АК20 П121-2,5-50-АК20 П121-5-50-АК20
П121-1,8-55-АК20 П121-2,5-55-АК20 П121-5-55-АК20
П121-1,8-60-АК20 П121-2,5-60-АК20 П121-5-60-АК20
П121-1,8-65-АК20 П121-2,5-65-АК20 П121-5-65-АК20
П121-1,8-70-АК20 П121-2,5-70-АК20 П121-5-70-АК20

Малогабаритные наклонные совмещенные преобразователи:

Диаметр пьезоэлемента - 9×12 мм

Габаритные размеры корпуса - 35×20×23 мм.

Диаметр пьезоэлемента - 8×10 мм

Габаритные размеры корпуса - 35×20×23 мм.

П121-1,8-40-А-002

П121-1,8-45-А-002

П121-1,8-50-А-002

П121-1,8-55-А-002

П121-1,8-60-А-002

П121-1,8-65-А-002

П121-1,8-70-А-002

П121-2,5-40-А-001

П121-2,5-45-А-001

П121-2,5-50-А-001

П121-2,5-55-А-001

П121-2,5-60-А-001

П121-2,5-65-А-001

П121-2,5-70-А-001

П121-2,5-73-А-001

П121-2,5-90-А-001

Диаметр пьезоэлемента - 6 мм.

Габаритные размеры корпуса - 26×16×19 мм

Диаметр пьезоэлемента - 5×10 мм

Габаритные размеры корпуса - 26×16×19 мм.

П121-5-40-АМ-004

П121-5-45-АМ-004

П121-5-50-АМ-004

П121-5-55-АМ-004

П121-5-60-АМ-004

П121-5-65-АМ-004

П121-5-70-АМ-004

П121-5-74-АМ-004

П121-5-40-АМ-001

П121-5-45-АМ-001

П121-5-50-АМ-001

П121-5-55-АМ-001

П121-5-60-АМ-001

П121-5-65-АМ-001

П121-5-70-АМ-001

П121-5-74-АМ-001

П121-5-90-АМ-001

Миниатюрные наклонные совмещенные преобразователи:

Габаритные размеры корпуса - 24×15×18 мм.

Диаметр пьезоэлемента - 9×9 мм Диаметр пьезоэлемента - 8×9 мм

П121-1,8-40-АММ-001

П121-1,8-45-АММ-001

П121-1,8-50-АММ-001

П121-1,8-55-АММ-001

П121-1,8-60-АММ-001

П121-1,8-65-АММ-001

П121-1,8-70-АММ-001

П121-1,8-74-АММ-001

П121-1,8-90-АММ-001

П121-2,5-40-АММ-001

П121-2,5-45-АММ-001

П121-2,5-50-АММ-001

П121-2,5-55-АММ-001

П121-2,5-60-АММ-001

П121-2,5-65-АММ-001

П121-2,5-70-АММ-001

П121-2,5-74-АММ-001

П121-2,5-90-АММ-001
Диаметр пьезоэлемента - 5×5 мм Диаметр пьезоэлемента - 4×4 мм

П121-5-40-АММ-001

П121-5-45-АММ-001

П121-5-50-АММ-001

П121-5-55-АММ-001

П121-5-60-АММ-001

П121-5-65-АММ-001

П121-5-70-АММ-001

П121-5-74-АММ-001

П121-5-90-АММ-001

П121-10-40-АММ-001

П121-10-45-АММ-001

П121-10-50-АММ-001

П121-10-55-АММ-001

П121-10-60-АММ-001

П121-10-65-АММ-001

П121-10-70-АММ-001

П121-10-75-АММ-001

П121-10-90-АММ-001

Миниатюрные наклонные совмещенные преобразователи с кабельным выводом:

Габаритные размеры корпуса - 20×10×9 мм.

Диаметр пьезоэлемента - 5×5 мм Диаметр пьезоэлемента - 4×4 мм

П121-5-40-АММ-002

П121-5-50-АММ-002

П121-5-60-АММ-002

П121-5-65-АММ-002

П121-5-70-АММ-002

П121-5-90-АММ-002

П121-10-40-АММ-002

П121-10-50-АММ-001

П121-10-60-АММ-001

П121-10-65-АММ-001

П121-10-70-АММ-001

П121-10-90-АММ-001

Субминиатюрные наклонные совмещенные преобразователи с кабельным выводом:

Габаритные размеры корпуса - 12×6×9 мм.

Диаметр пьезоэлемента - 5×5 мм.

Модификации:

- П121-5-40-АММ-002;

- П121-5-50-АММ-002;

- П121-5-60-АММ-002;

- П121-5-65-АММ-002;

- П121-5-70-АММ-002;

- П121-5-90-АММ-002.

Наклонные совмещенные преобразователи с минимальной стрелой:

Применяются в случае контроля сварных стыков с неснятым валиком усиленияи в иных случаях, при которых предпочтение отдается минимизации стрелы при некотором ухудшении акустических характеристик.

Габаритные размеры корпуса - 24×15×18 мм.

Диаметр пьезоэлемента - 9×9 мм Диаметр пьезоэлемента - 5×5 мм Диаметр пьезоэлемента - 8×9 мм

П121-1,8-65-АМ-051

П121-1,8-70-АМ-051

П121-5-65-АМ-051

П121-5-70-АМ-051

П121-5-74-АМ-051

П121-2,5-65-АМ-051

П121-2,5-70-АМ-051

П121-2,5-74-АМ-051

Крупногабаритные ультразвуковые наклонные совмещенные преобразователи:

Габаритные размеры корпуса - 40×20×27 мм.

Диаметр пьезоэлемента - 16×12 мм.

П121-1,25-40-А-005

П121-1,25-45-А-005

П121-1,25-50-А-005

П121-1,25-55-А-005

П121-1,25-60-А-005

П121-1,25-65-А-005

П121-1,25-70-А-005

П121-1,25-90-А-005

П121-1,8-40-А-005

П121-1,8-45-А-005

П121-1,8-50-А-005

П121-1,8-55-А-005

П121-1,8-60-А-005

П121-1,8-65-А-005

П121-1,8-70-А-005

П121-1,8-90-А-005

П121-2,5-40-А-005

П121-2,5-45-А-005

П121-2,5-50-А-005

П121-2,5-55-А-005

П121-2,5-60-А-005

П121-2,5-65-А-005

П121-2,5-70-А-005

П121-2,5-90-А-005

Крупногабаритные ультразвуковые наклонные совмещенные преобразователи:

Габаритные размеры корпуса - 16×16×19 мм.

Диаметр пьезоэлемента - 12 мм.

Модификации:

- П121-2,5-18-АПР-082;

- П121-2,5-20-АПР-082;

- П121-2,5-22-АПР-082;

- П121-2,5-24-АПР-082.

Габаритные размеры корпуса - 35×20×23 мм.

Диаметр пьезоэлемента - 9×12 мм.

П121-1,25-40-А-002 П121-1,25-60-А-002
П121-1,25-45-А-002 П121-1,25-65-А-002
П121-1,25-50-А-002 П121-1,25-70-А-002
П121-1,25-55-А-002 П121-1,25-90-А-002
