Преобразователь пьезоэлектрический П112-5,0-12-003

П112-5,0-12-003

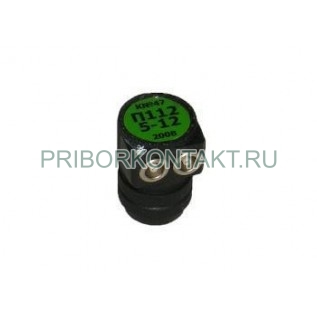

Пьезоэлектрический преобразователь П112-5,0-12-003

Также это изделие может называться: П112 5,0 12 003, П1125,012003, П112-5.0-12-003, p112-5,0-12-003, p112 5,0 12 003, p1125,012003.

П112-5,0-12-003 преобразователь пьезоэлектрический ультразвуковой контактный прямой раздельно-совмещенный предназначен для высокоточной ультразвуковой дефектоскопии и толщинометрии, находящихся вблизи поверхности контролируемых объектов, обеспечивает минимальную мертвую зону и повышенную чувствительность на малых толщинах за счет фокусировки луча.

Сфера применения - контроль качества листовых материалов, металлоконструкций, трубопроводов, околошовной зоны в полевых, цеховых и лабораторных условиях на предприятиях машиностроительной, энергетической промышленности, на транспорте, а также при монтаже металлоконструкций и трубопроводов.

Преобразователи П112-5,0-12-003 могут использоваться вместе с любым ультразвуковым дефектоскопом общего назначения для поиска утончений и горизонтально ориентированных дефектов, таких как непровары, расслоения, трещины и др.

Технические характеристики П112-5,0-12-003:

Эффективная частота - 5 МГц.

Диаметр пьезоэлемента - 12 мм.

Диаметр рабочей поверхности - не более 16 мм.

Диаметр отражателя - 1,2 мм.

Диапазон контроля по образцам МД4 - от 1 мм до 30 мм.

Частота максимума преобразования - 5±0,5 МГц.

Отношение сигнал/шум на глубинах диапазона контроля - не менее 16 дБ.

Габаритные размеры:

- диаметр - 24 мм;

- длина - 43 мм.

Преобразователь обладает средней длительностью импульса и средним уровнем демпфирования - оптимальное сочетание чувствительности и разрешающей способности.

В основе работы преобразователя лежит использование обратного пьезоэлектрического эффекта, который позволяет превращать электрические импульсы в механическую энергию.

Варианты исполнения изделия датчик П112-5,0-12-003 в зависимости от вида приёмки:

- отдел технического контроля - П112-5,0-12-003 ОТК;

- особо стойкие (особо стабильные) - ОСП112-5,0-12-003, П112-5,0-12-003 ОС;

- приемка заказчика - П112-5,0-12-003 ПЗ;

- военная приемка - П112-5,0-12-003 ВП.
