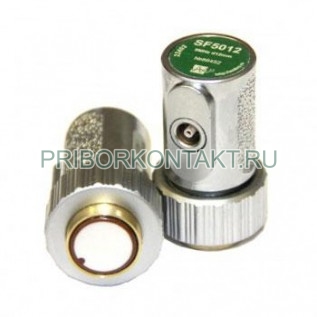

Преобразователь пьезоэлектрический П111-5,0-К12-002

П111-5,0-К12-002

Преобразователь пьезоэлектрический П111-5,0-К12-002

Также это изделие может называться: П1115,0-К12-002, П111 5,0-К12-002, П1115,0-К12 002, P1115,0-К12-002, P111 5,0-К12-002, P111-5,0-К12-002.

П111-5,0-К12-002 преобразователь раздельно-совмещенный предназначен для контроля качества листовых материалов, металлоконструкций, трубопроводов, околошовной зоны в полевых, цеховых и лабораторных условиях на предприятиях машиностроительной, энергетической промышленности, на транспорте, а также при монтаже металлоконструкций и трубопроводов.

Пьезоэлектрические преобразователи П111-5,0-К12-002 бывают двух видов: раздельно-совмещенными и совмещенными.

Преобразователи П111-5,0-К12-002 используются в комплексе с электронным блоком таких приборов, как ультразвуковые дефектоскопы.

Общие характеристики П111-5,0-К12-002:

Параметры передаточной функции:

- коэффициент преобразования - -21±10 дБ;

- частота максимума преобразования - 5±1 МГц;

- полоса пропускания - не менее 1 МГц.

Параметры диаграммы направленности:

- угол ввода УЗК - 0±1,5 град;

- ширина диаграммы - 10±2 мм.

Эксплуатационные параметры:

- диаметр дефекта - 1,2 мм;

- диапазон контроля - от 15 мм до 200 мм;

- глубины залегания отражателей - 15 мм; 70 мм; 200 мм;

- уровни эхо-сигналов от отражателей - 44 дБ; 38 дБ; 20 дБ.

Отношение сигнал/шум - не менее 16 дБ.

Отклонение уровня эхо-сигнала от дефекта номинального значения - ±4 дБ.

Отклонение эффективной частоты эхо-импульса от номинального значения - ±10%.

Допустимый уровень виброскорости УЗК в зоне контакта рук оператора с ПЭП по ГОСТ 12.1.001 - не более 110 дБ.

Средний срок службы - 72 месяца.

Геометрические характеристики:

- размеры пьезоэлемента - 12 мм;

- размеры рабочей поверхности - 18 мм;

- габаритные размеры - не более 26×50 мм.

Масса П111-5,0-К12-002 - не более 50 г.

Условия эксплуатации преобразователя П111-5,0-К12-002:

Температура окружающего воздуха - от -30º С до +55º С.

Относительная влажность при температуре 35º С и более низкой температуре без конденсации влаги - до 98%.
