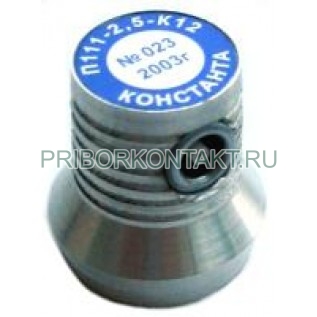

Преобразователь пьезоэлектрический П111-2,5-К12-003

П111-2,5-К12-003

Пьезоэлектрический преобразователь П111-2,5-К12-003

Также это изделие может называться: П111 2,5 К12 003, П1112,5К12003, П111-2.5-К12-003, p111-2,5-k12-003, p111 2,5 k12 003, p1112,5k12003.

П111-2,5-К12-003 преобразователь пьезоэлектрический прямой совмещенный предназначен для ультразвуковой дефектоскопии и толщинометрии металлических изделий продольными волнами.

Сфера применения - контроль качества листовых материалов, металлоконструкций, трубопроводов, околошовной зоны в полевых, цеховых и лабораторных условиях на предприятиях машиностроительной, энергетической промышленности, на транспорте, а также при монтаже металлоконструкций и трубопроводов.

Преобразователи П111-2,5-К12-003 могут использоваться вместе с любым ультразвуковым дефектоскопом общего назначения для поиска утончений и горизонтально ориентированных дефектов, таких как непровары, расслоения, трещины и др.

Технические характеристики П111-2,5-К12-003:

Эффективная частота - 2,5 МГц.

Диаметр пьезоэлемента - 12 мм.

Диаметр рабочей поверхности - не более 14 мм.

Диаметр отражателя - 1,6 мм.

Диапазон контроля по образцам МД4, МД18 - от 10 мм до 180 мм.

Отношение сигнал/шум на глубинах диапазона контроля:

- от 10 мм до 20 мм - не менее 10 дБ;

- от 20 мм до 180 мм - не менее 16 дБ.

Ширина спектра по уровню -6 дБ - от 30% до 60%.

Преобразователи снабжены разъёмами типа Lemo 0.

Габаритные размеры:

- диаметр - 22 мм;

- длина - 35 мм.

Преобразователь обладает средней длительностью импульса и средним уровнем демпфирования - оптимальное сочетание чувствительности и разрешающей способности.

Варианты исполнения изделия датчик П111-2,5-К12-003 в зависимости от вида приёмки:

- отдел технического контроля - П111-2,5-К12-003 ОТК;

- особо стойкие (особо стабильные) - ОСП111-2,5-К12-003, П111-2,5-К12-003 ОС;

- приемка заказчика - П111-2,5-К12-003 ПЗ;

- военная приемка - П111-2,5-К12-003 ВП.
