Дефектоскоп УНМ-1000/5000

УНМ-1000/5000

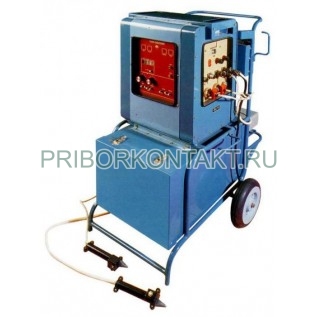

Устройство намагничивающее переносное УНМ-1000/5000

Также этот прибор может называться: УНМ-1000-5000, УНМ 1000 5000, УНМ10005000, yhm-1000/5000, yhm-1000-5000, yhm 1000 5000, yhm10005000, unm-1000/5000, unm-1000-5000, unm 1000 5000, unm10005000.

УНМ-1000/5000 устройство намагничивающее переносное предназначено для магнитного неразрушающего контроля различных по форме и размерам, в том числе крупногабаритных, деталей, изделий и узлов машин.

Устройства УНМ-1000/5000 позволяют контролировать сварные швы, поверхность внутренних отверстий с применением выпрямленных (однополупериодного и двухполупериодного) переменного и импульсного токов.

Сфера применения - в лабораторных и цеховых условиях авиационной, автомобильной промышленности, а также на железнодорожном транспорте для магнитопорошковой дефектоскопии деталей и узлов тягового подвижного состава в соответствии в условиях депо и ремонтных предприятиях МПС.

Технические характеристики УНМ-1000/5000:

Максимальный импульсный намагничивающий ток (амплитудное значение) по кабелю сечением 70 мм² и длиной 6 м - не менее 5000 А.

Максимальный переменный намагничивающий ток (среднее значение) по кабелю сечением 70 мм² и длиной 6 м - не менее 1000 А.

Максимальный переменный намагничивающий ток (среднее значение) через электроконтакты переменного тока - не менее 300 А.

Минимальное значение устанавливаемого переменного тока - не более 10 А.

Максимальный импульсный намагничивающий ток (амплитудное значение) по кабелю сечением 10 мм² и длиной 4 м - не менее 4500 А.

Максимальный импульсный намагничивающий ток (амплитудное значение) по кабелю сечением 10 мм² и длиной 6 м - не менее 3500 А.

Максимальный импульсный намагничивающий ток (амплитудное значение) через замкнутые электроконтакты импульсного тока - не менее 2000 А.

Минимальное значение устанавливаемого импульсного тока УНМ-1000/5000 - не более 100 А.

Максимальное значение напряженности магнитного поля в середине воздушного зазора между полюсными наконечниками электромагнита (при расстоянии между ними 100 мм) - не менее 16·10³ А/м.

Максимальный переменный ток соленоида - не менее 6,5 А.

Максимальный постоянный ток соленоида - не менее 2,5 А.

Порог чувствительности (ширина, глубина, протяжённость поверхностного дефекта на стандартном образце с параметром шероховатости 1,6 мкм) - 0,001×0,01×1 мм.

Регулировка переменного тока намагничивания плавная - от 10 А до 1000 А.

Регулировка импульсного тока намагничивания плавная - от 100 А до 5000 А.

Погрешность измерения тока намагничивания - не более 10%.

Длительность процесса размагничивания - не более 45 с.

Рабочая температура окружающего воздуха - от -10º С до +40º С.

Питание от сети переменного тока УНМ-1000/5000:

- с частотой - 50 Гц;

- с напряжением - 220 В.

Габаритные размеры дефектоскопа- 307×496×400 мм.

Масса:

- дефектоскопа (с тележкой и комплектом ЗИП) - не более 90 кг;

- электронный блок (блок питания) - не более 42 кг.

В основу положен магнитопорошковый метод контроля ферромагнитных материалов. Обеспечивает размагничивание деталей после контроля.

В комплект устройства входят приспособления для нанесения суспензии и осмотра мест конструкции с затрудненным доступом.
