Дефектоскоп ТВД-А

ТВД-А

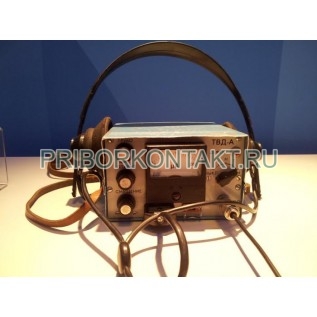

Дефектоскоп вихретоковый ТВД-А

Также это изделие может называться: ТВДА, ТВД А, tvd-a, tvda, tvd a.

ТВД-А дефектоскоп вихретоковый предназначен для выявления в условиях авиационно-технической базы или авиаремонтного завода поверхностных дефектов в деталях и узлах авиационной техники, изготовленных из немагнитных, ферромагнитных и жаропрочных (титановых) материалов.

Технические характеристики ТВД-А:

Ширина дефектов - не более 0,125 мм.

Электропроводность магнитных и немагнитных материалов - от 0,75·10⁶ См/м до 57·10⁶ См/м.

Питание от 12 аккумуляторов типа ЦНК-0,45-1-У2.

Напряжение сети переменного тока - 220 В.

Частота сети переменного тока - 50 Гц.

Габаритные размеры ТВД-А:

- блок приборный - 150×145×90 мм;

- устройство зарядное - 132×135×63 мм;

- футляр - 346×326×125 мм.

Дефектоскопы ТВД-А обеспечивают:

- выявление и индикацию дефектов на поверхностях деталей и узлов авиационной техники из магнитных и немагнитных материалов;

- регистрацию наличия дефектов с помощью световой, звуковой и визуальной (микроамперметр) сигнализации;

- выявление дефектов типа «несплошности» на всех материалах - магнитных, немагнитных, титановых;

- выявление дефектов посредством двух преобразователей типа “Карандаш” и Т-образный” с одинаковыми электрическими параметрами (индуктивностями);

- индикацию наличия дефектов с помощью визуальной, световой и звуковой сигнализации;

- наличие автономного источника питания для оперативной дефектации авиатехники в полевых условиях.
