Дефектоскоп УД3-21

УД3-21

Ультразвуковой дефектоскоп УД3-21 (УД-3 21, УД 3 21, УД3 21).

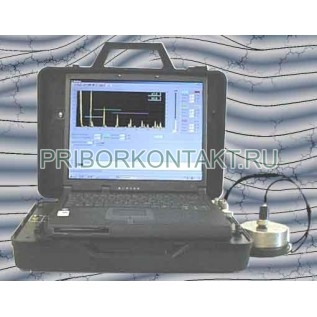

Ультразвуковой дефектоскоп нового поколения на базе PC Notebook . Количество зон контроля 3, одна инверсная .
- Начало От 0,3 мкс. до конца диапазона развертки .
- Окончание От 0,6 мкс. до конца диапазона развертки .
- Порог От 5% до 50% экрана .
Рабочие частоты, МГц 1,25 (1,8); 2,5; 5,0; 10,0 .
Частота следования зондирующих импульсов, Гц 30 - 100 .
Временная регулировка чувствительности с динамическим диапазоном, дБ не менее 60 .
Регулировка усиления 100 дБ, ступенями через 1,0 дБ .
Диапазоны развертки, мкс 25; 50; 100; 200; 400; 800; 1600; 3200 .
Диапазоны развертки, мм 75; 150; 300; 600; 1250; 5000; 10000 .
Задержка развертки, мкс 0 - 350 .
Скорость УЗК, м/сек От 500 до 10000, и две фиксированные .
Отсечка шумов с сохранением амплитуд не подавляемых сигналов 0 - 50% экрана .
Тип развертки А и В .
Сигнализация световая, два уровня .
Габариты, мм 300х400х110 .

Назначение и область применения
Предназначен для контроля материалов, сварных швов, деталей и узлов оборудования в энергетической, транспортной, нефтехимической и металлургической промышленности. Определяет координаты нарушений сплошности и однородности материалов - трещин, расслоений, инородных включений.
Обеспечивает высокую точность и удобство получения и обработки информации.

Функциональные возможности
Широкие возможности при воспроизведении сигналов:
- одновременный вывод двух изображений базового и контрольного
- возможность получения радиосигналов
- получение развертки типа В по временному признаку
Система помехозащиты от индустриальных помех
"Заморозка" изображения на экране дисплея - "Стоп-кадр"
Измерение толщины изделий в режиме "Эхо-Эхо"
Шкалы в мм и мкс
Универсальность в методах оценки результатов
Программное обеспечение под WINDOWS
Запоминание, документирование и воспроизведение параметров настройки и результатов контроля
