Дефектоскоп УД2-12

УД2-12

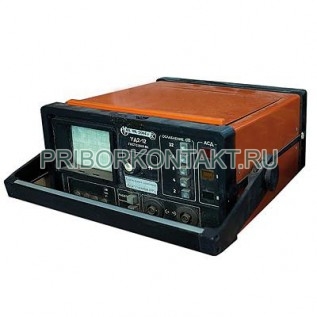

Ультразвуковой дефектоскоп УД2-12

Также этот прибор может называться: УД212, УД2 12, УД-212, УД 212, ud2-12, ud212, ud2 12.

УД2-12 дефектоскоп ультразвуковой предназначенный для контроля продукции на наличие дефектов (обнаружение дефектов) типа нарушения оплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, для измерения глубины и координат их залегания, измерения отношений амплитуд сигналов от дефектов.

Сфера применения: машиностроение, металлическая промышленность, железнодорожный и трубопроводный вид транспорта, энергетика для контроля изделий основного производства и технологического оборудования.

Технические характеристики УД2-12:

Рабочие частоты - 1,25 МГц; 1,8 МГц; 2,5 МГц; 5 МГц; 10 МГц.

Абсолютная чувствительность дефектоскопа - не менее 100 дБ.

Глубина регулировки амплитуды импульса напряжения генератора импульсов возбуждения (ГИВ) - не менее 16 дБ.

Максимальная чувствительность приемника на номинальных частотах - 150 мкВ.

Отклонение максимальной чувствительности приемника на номинальных частотах - не более ±2 дБ.

Глубина плавной регулировки усиления дефектоскопов УД2-12 - не менее 46 дБ.

Параметры контролируемых объектов:

Диапазон скоростей распространения продольных ультразвуковых колебаний (УЗК), при которых сохраняется работоспособность при контроле сериалов - от 2240 м/с до 6700 м/с.

Допустимое значение затухания продольных УЗК в материалах на частоте 2,5 МГц - не более 3,9 дБ/км.

Шероховатостью поверхности - не более 250 мкм.

Радиус кривизны при 2,5 мкм - не менее 100 мм.

Диапазон толщин контролируемого материала (по стали):

- по цифровому индикатору - от 1 мм до 999 мм;

- по экрану ЭЛТ - от 1 мм до 5000 мм.

Номинальное значение амплитуды импульса - 130 В; 100 В.

Номинальное значение длительности импульса - 1,5 мкс; 1 мкс; 0,75 мкс; 0,6 мкс; 0,3 мкс.

Номинальное значение частоты заполнения импульса - 1,3±0,13 МГц; 1,9±0,19 МГц; 2,6±0,26 МГц; 5,2±0,52 МГц; 10±1 МГц.

Предел допускаемой основной абсолютной погрешности отношения амплитуд сигналов на входе приемника УД2-12 по цифровому индикатору на частотах 1,25 МГц; 1,8 МГц; 2,5 МГц; 5 МГц - ±(0,2 + 0,3N) дБ, где N - номинальное значение измеряемой величины.

Предел допускаемой основной абсолютной погрешности измерения дефектоскопом временного интервала - не более ±(0,2+0,01Т) мкс, где Т - интервал времени.

Входное сопротивление измерительного аттенюатора - 600±10 Ом.

Предел допускаемой абсолютной погрешности измерения отношения амплитуд сигналов (аттенюатора) на входе приёмника УД2-12 - не более ±(0,2±0,03N) дБ, где N - номинальное значение ослабления

аттенюатора.

Динамический диапазон временной регулировки чувствительности (ВРЧ) - не менее 40 дБ.

Пределы длительности зоны НРЧ - от 10 мкс до 150 мкс.

Пределы задержки зоны ВРЧ - от 0 до 70 мкс.

Неравномерность выравнивания амплитуд электрических сигналов на частоте 2,5 МГц:

- в зоне действия ВРЧ - не более 3 дБ;

- при глубине ВРЧ - не менее 30 дБ.

Номинальные уровни срабатывания пороговых индикаторов:

- АСДI - (1±0,3) дБ;

- АСДII - (7±0,5) дБ;

- АСДIII - (13±0,7) дБ.

Пределы дефектоскопа УД2-12:

- длительности зоны порогового индикатора - от 3 мкс до 200 мкс;

- задержки зоны порогового индикатора - от 0 до 200 мкс;

- длительности развертки - от 15 мкс до 1500 мкс;

- длительности задержки развёртки - от 0 до 250 мкс;

- длительности установки нуля глубиномера - от 0 до 20 мкс.

Параметры импульса внешней и внутренней синхронизации по входу:

- полярность импульса - любая;

- амплитуда импульса - от 5 В до 10 В;

- длительность импульса - от 2 мкс до 20 мкс;

- частота следования - от 50 Гц до 1000 Гц.

Параметры импульса внешней и внутренней синхронизации по выходу (сопротивление нагрузки не менее 1 кОм):

- полярность импульса - положительная;

- амплитуда импульса - не менее 6 В;

- длительность импульса на уровне 0,5 - от 1 мкс до 5 мкс;

- частота следования - (125±12,5) Гц; (250±25) Гц; (500±50) Гц; (1000±100) Гц.

Напряжение на аналоговом выходе при нагрузке более 5 кОм - не менее 5 В.

Отклонение частот дефектоскопа УД2-12 от номинальных - не более ±10%.

Временная нестабильность чувствительности за 8 ч непрерывной работы - не более ±0,5 дБ.

Дополнительное отклонение условной чувствительности при изменении температуры воздуха на каждые 15° в любом участке рабочих температур от -10° С до +50° С - не более половины основного отклонения.

Время установления рабочего режима - не более 10 мин.

Время непрерывной работы УД2-12:

- при питании от сети переменного тока с последующим выключением на 30 мин - не менее 16 ч.;

- при питании от аккумуляторной батареи емкостью не менее 3,5 А·ч при нормальных условиях - не менее 9 ч.

Ширина линии луча ЭЛТ - не более 1 мм.

Рабочая часть экрана электронно-лучевой трубки (ЭЛТ) дефектоскопа по вертикали и горизонтали, соответственно, - 60×80 мм.

Габаритные размеры (без ручки для переноса) - не более 170×280×350 мм.

Масса с аккумуляторной батареей (без комплекта ЗИП, преобразователей, выпрямителя) - не более 8,2 кг.

Дефектоскопы УД2-12 реализуют эхо-метод, теневой и зеркально-теневой методы контроля; электронный блок прибора может использоваться в малоканальных установках механизированного контроля

Встроенные устройства автоматизированной обработки результатов контроля позволяют производить настройку и диагностику технического состояния прибора с элементами самопроверки.

Условия эксплуатации УД2-12:

Температура окружающего воздуха - от -10° С до +50° С.

Верхнее значение относительной влажности при температуре +35° С - 98%.

По устойчивости к механическим воздействиям прибор является виброустойчивым.

В зависимости от воздействия агрессивных и взрывоопасных сред прибор является обыкновенным.

Потребляемая мощность - не более 18 В·А.

Максимальный потребляемый ток от источника постоянного тока напряжением 12 В - не более 0,47 А.

Автономный источник питания - аккумуляторная батарея с номинальным напряжением - 12 В

Напряжение отключения дефектоскопов от аккумуляторной батареи - от 9,8 В до 10,1 В.

Сеть переменного тока напряжением - от 20,4 В до 26,4 В; от 30,6 В до 39,6 В; от 187 В до 242 В.

Частота - 50±1 Гц.
