Описание товара

УД2-70

Ультразвуковой дефектоскоп УД2-70 (УД270, УД-2-70, УД 2 70, УД2 70)
Ультразвуковой дефектоскоп УД2-70 предназначен для контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов готовых изделий, полуфабрикатов и сварных (паяных) соединений, а также для измерения глубины и координат залегания дефектов, измерения отношения амплитуд сигналов от дефектов.
Также имеются специальные меню, которые применяются для выявления дефектов в деталях и узлах локомотивов и МВПС и в деталях элементов колесных пар вагонов, в которых записаны типовые настройки прибора.
Технические характеристики приборов ультразвуковые дефектоскопы УД2-70:
Диапазон толщин контролируемого материала (по стали) - 2мм-5000мм;
Рабочие частоты прибора ультразвуковой дефектоскоп УД2-70 - 0,4МГц, 1,25МГц, 1,8МГц, 2,5МГц, 5,0МГц, 10,0МГц;
Частота зондирующих импульсов - 30Гц, 60Гц, 120Гц, 250Гц, 500Гц, 1000Гц;
Полярность зондирующего импульса прибора ультразвуковой дефектоскоп УД2-70 - отрицательная;
Амплитуда зондирующего импульса на нагрузке 50 Ом - не менее 180В;
Длительность зондирующего импульса прибора ультразвуковой дефектоскоп УД2-70 - не более 80нс;
Диапазон регулировки усиления - 0дБ-100дБ;
Шаг регулировки усиления прибора ультразвуковой дефектоскоп УД2-70 - 0,5дБ или 1,0дБ;
Дискретность изменения усиления скачком «+дБ» - 3-30;
Диапазон задержки развертки прибора ультразвуковой дефектоскоп УД2-70 - -2мм-5000мм;
Диапазон измерения глубины залегания дефектов (по стали) - 2мм-5000мм;
Дискретность измерения глубины прибора ультразвуковой дефектоскоп УД2-70 - 0,1мм;
Погрешность измерения глубины - ±(0,5+0,02Н)мм;
Диапазон установки угла ввода ПЭП прибора дефектоскоп УД2-70 ультразвуковой - 0º-90º;
Дискретность установки угла ввода - 1º;
Количество стробов АСД прибора ультразвуковой дефектоскоп УД2-70 - 2;
Диапазон установки скорости УЗК - 1000м/с-15000м/с;
Глубина регулирования ВРЧ прибора ультразвуковой дефектоскоп УД2-70 - 80дБ;
Отсечка - линейная, высоты экрана, 0%-100%;
Размер рабочей части экрана прибора дефектоскоп УД2-70 ультразвуковой - не менее 320х240 точек;
Диапазон рабочих температур - от -10ºС до +50ºС;
Электропитание прибора ультразвуковой дефектоскоп УД2-70 - аккумуляторное 12В;
Электропитание - сеть переменного тока220В, 50Гц;
Время непрерывной работы приборов ультразвуковые дефектоскопы УД2-70 - не менее 8 часов;
Степень защиты корпуса - IP63;
Габариты прибора ультразвуковой дефектоскоп УД2-70 - не более 245х145х77мм;
Масса - не более 3кг;
Особенности прибора дефектоскоп УД2-70 ультразвуковой:
- малые габариты;
- большой цветной дисплей с высокой разрешающей способностью (320×240точек) и высокой контрастностью;
- запоминание программ настроек, что позволяет настраивать прибор в лаборатории и вызывать программу на объекте;
- встроенные программы для контроля деталей подвижного состава локомотивов и МВПС и деталей элементов колесных пар вагонов;
- общее количество запоминаемых программ настройки, изображений и развертки (А-Скан изображений) и специальных настроек дефектоскопа не менее 700;
- два независимых строба АСД прибора ультразвуковой дефектоскоп УД2-70;
- встроенный глубиномер, измеряющий расстояние до эхо-сигнала в первом и во втором стробе по лучу в координатах Х,У, а также расстояние между сигналами в двух стробах;
- запоминание 4000 значений глубиномера;
- цифровая ВРЧ прибора дефектоскоп УД2-70 ультразвуковой;
- порт RS 232 для подсоединения компьютера;
- встроенные часы и календарь;
- прочный алюминиевый корпус для тяжелых условий эксплуатации;

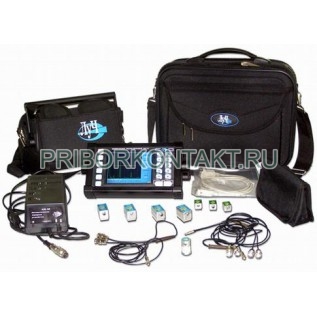

Комплект поставки общего назначения прибора ультразвуковой дефектоскоп УД2-70:
- электронный блок ультразвукового дефектоскопа УД2-70;
- пьезоэлектрический преобразователь (типы по выбору или стандартный комплект) - 3 шт.;
- кабель соединительный (ПЭП/электронный блок)*;
- блок аккумуляторный (встроенный) приборов ультразвуковые дефектоскопы УД2-70;
- зарядное устройство АЗУ-3Л;
- резервный аккумуляторный блок питания АБП-70 **;
- соединительный кабель УД2-70/компьютер;
- программное обеспечение;
- паспорт прибора ультразвуковой дефектоскоп УД2-70;
- чехол для электронного блока;
- бленда;
- головные телефоны **;
- кейс для запасных частей и принадлежностей прибора ультразвуковой дефектоскоп УД2-70;
- стандартный комплект ПЭП:
- П111-2,5-К12-003;
- П121-2,5-65-М-003;
- П121-5-70-М-003;
* - При поставке преобразователей типа П112 кабель конструктивно может входить в ПЭП;
** - Поставляется за дополнительную плату по заказу Потребителя;
Комплект поставки прибора ультразвуковой дефектоскоп УД2-70 вагонный:
- электронный блок ультразвукового дефектоскопа УД2-70;
- пьезоэлектрический преобразователь, в т. ч. - 7 шт.;
- П111-2,5-К12-003;
- П111-5-К6-003;
- П111-0,4-П20-РС-003 с разборной призмой(для контроля поверхности катания колес);
- П121-2,5-40-М-003;
- П121-2,5-50-М-003;
- П131-2,5-0°/18°-ВО-03 (комбинированный для контроля осей колесных пар);
- П111-5-6-ШС-003 **;
- кабель соединительный (ПЭП/электронный блок) - 2 шт.*;
- кабель соединительный (ПЭВМ/электронный блок);
- переходник прибора ультразвуковой дефектоскоп УД2-70;
- устройство сканирования колес УСКм;
- блок аккумуляторный (встроенный);
- устройство зарядное АЗУ-3Л;
- резервный аккумуляторный блок питания АБП-70 **;
- стандартный образец СО-3Р или СО-2 **;
- программное обеспечение UD2-70;
- паспорт прибора дефектоскоп УД2-70 ультразвуковой;
- чехол для электронного блока;
- бленда;
- головные телефоны **;
- кейс для запасных частей и принадлежностей;
* - При поставке преобразователей типа П112 кабель конструктивно может входить в ПЭП;
** - Поставляется за дополнительную плату по заказу Потребителя;
Комплект поставки прибора ультразвуковой дефектоскоп УД2-70 локомотивный:
- электронный блок ультразвукового дефектоскопа УД2-70;
- пьезоэлектрический преобразователь, в т. ч. - 6 шт.;
- П111-2,5-К12-003;
- П111-5-К6-003;
- П111-0,4-П20-РС-003 с разборной призмой (для контроля поверхности катания бандажей);
- П121-2,5-40-М-003;
- П121-2,5-50-М-003;
- П131-2,5-0°/18°-ВО-04 (комбинированный для контроля осей колесных пар);
- П122-2,5-90-004 (для контроля зубьев шестерни) **;
- П122-2,5-90-003 (для контроля зубьев зубчатого колеса) **;
- П111-1,25-К20-003 (для контроля удлиненных ступиц) **;
- П131-2,5-0°/18°-ВО-03 (комбинированный для контроля электропоездов) **;
- кабель соединительный (ПЭП/электронный блок) - 2 шт.*;
- кабель соединительный (ПЭВМ/электронный блок);
- переходник прибора ультразвуковой дефектоскоп УД2-70;
- устройство сканирования бандажей и ободьев колес УСБК-1;
- блок аккумуляторный (встроенный);
- устройство зарядное АЗУ-3Л;
- резервный аккумуляторный блок питания АБП-70 **;
- стандартный образец СО-3Р или СО-2 **;
- программное обеспечение UD2-70;
- паспорт прибора ультразвуковой дефектоскоп УД2-70;
- чехол для электронного блока;
- бленда;
- головные телефоны **;
- кейс для запасных частей и принадлежностей прибора ультразвуковой дефектоскоп УД2-70;
* - При поставке преобразователей типа П112 кабель конструктивно может входить в ПЭП;
** - Поставляется за дополнительную плату по заказу Потребителя;
Изготовитель гарантирует соответствие качества прибора ультразвуковой дефектоскоп УД2-70 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
