Дефектоскоп ИД-91М

ИД-91М

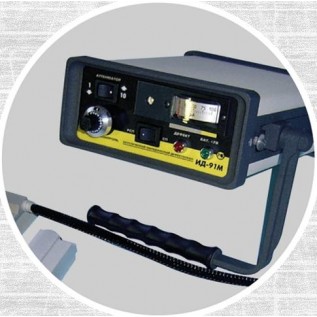

Акустический импедансный дефектоскоп ИД-91М (ИД 91М, ИД91М)
Предназначен для обнаружения расслоений и непроклеев в изделиях из слоистых пластиков и композиционных материалов. Занесен в реестр авиации РУ №89-06-99 ФАС РФ.
Используется при производстве и эксплуатации авиакосмической техники.Принцип действия – импульсный импедансный.
Комплектуется двумя типами преобразователей: совмещенным и раздельно-совмещенным.
Минимальный размер обнаруживаемого дефекта в изделиях из композиционных материалов совмещенным преобразователем-5мм.
Максимальная глубина обнаружения дефекта в изделиях из композиционных материалов раздельно-совмещенным преобразователем-13мм (в конструкциях из алюминиевых сплавов до 3 мм) . Совмещенным преобразователем – 4 мм (1,5 мм).
Сертифицирован.

Диапазон рабочих температур, °C: -10…+40
Габариты электронного блока, мм: 62х152х200
Габариты совмещенного преобразователя, мм: 67х28х45
Габариты раздельно-совмещенного преобразователя, мм: 100х32х22
Масса электронного блока, кг: 1

Комплект поставки
* Электронный блок ИД-91М
* Преобразователь совмещенный SP
* Преобразователь раздельно-совмещенный RSP
* Элементы питания
* Сумка для переноски
