Дефектоскоп ПМД-70

ПМД-70

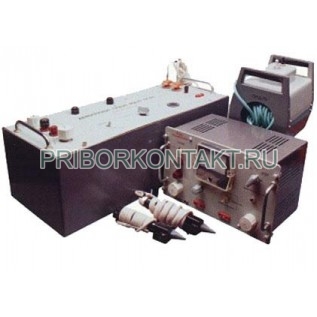

Дефектоскоп магнитопорошковый ПМД-70

Также этот прибор может называться: ПМД70, ПМД 70, pmd-70, pmd70, pmd 70.

ПМД-70 дефектоскоп магнитопорошковый предназначен для выявления поверхностных, подповерхностных дефектов в изделиях из ферромагнитных материалов с относительной максимальной магнитной проницаемостью не менее 40 магнитопорошковым или магнитолюминесцентным методом, и относится к переносным специализированным средствам магнитного контроля.

Сфера применения: авиационная промышленность.

Рассчитаны на работу в цеховых, лабораторных или полевых условиях, обеспечивая два способа контроля (на остаточной намагниченности и в приложенном поле, с автоматическим размагничиванием после контроля) при числе вариантов схем намагничивания равном шести четырьмя формами тока и трёх способах намагничивания (циркулярном, полюсном, комбинированном).

Технические характеристики ПМД-70:

Разрешающая способность - не более 10 мм.

Выявляемые дефекты:

- ширина - не менее 2 мкм;

- протяженность - не менее 0,5 мм.

Локальность контроля - не менее 1,25·10^-9 мм².

Неконтролируемая зона - не более 5 мм от крайних витков намагничивающего кабеля.

Параметры импульсного блока дефектоскопа ПМД-70:

Величина амплитуды импульса тока, в режиме импульсного намагничивания:

- при сечении кабеля 4 мм² - не менее 1000 А;

- при сечении кабеля 10 мм² - не менее 1500 А;

- через замкнутые электроконтакты - не менее 1500 А.

Потребляемая мощность импульсным блоком - не более 200 В·А.

Параметры блока управления:

- напряжённость магнитного поля электромагнита - от 0 до 16 000 А/м.

- напряжённость магнитного поля соленоида - 0 до 16 000 А/м.

- частота повторения размагничивания импульсов блока управления - 2±1,5 Гц.

- потребляемая мощность импульсным блоком - не более 120 В·А.

Амплитуда тока в импульсе - 1000 А.

Габаритные размеры дефектоскопов ПМД-70:

- импульсного блока - 580×235×230 мм;

- блока управления - 305×215×190 мм.

Масса:

- импульсного блока - 25 кг;

- блока управления - 5 кг.

Условия эксплуатации ПМД-70:

Температура окружающего воздуха - от -30° С до +50° С.

Относительная влажность при температуре +35° С - 95±3%.

Атмосферное давление - от 84 кПа до 106,7 кПа.

Потребляемая мощность:

- импульсного блока - не более 200 В·А;

- блока управления - 120 В·А.

Питание:

- от сети переменного тока частотой 50 Гц - от 187 В до 242 В;

- от источника постоянного тока амплитуда тока в импульсе - от 20,4 В до 26,4 В.

Частота - 50±1 Гц.

Дефектоскопы ПМД-70 обеспечивают размагничивание деталей после контроля, позволяют контролировать различные по форме детали, сварные швы, внутренние поверхности отверстий, путем намагничивания отдельных контролируемых участков или изделия в целом циркулярным или продольным полем, создаваемым с помощью набора намагничивающих устройств, питаемых импульсами тока (электроконтакты, гибкий кабель), а также постоянным током (электромагнит, соленоид).

ПМД-70 имеют несколько разновидностей, отличающихся видом намагничивающих устройств: электромагниты, кабели, контактные группы, и их питанием: от сети переменного или постоянного тока.

С помощью этих устройств и импульсного блока наводит электромагнитное поле в контролируемом объекте, которое намагничивают отдельные участки изделия продольным или циркулярным полем.

Далее на изделие наносится магнитная суспензия или порошок, который является своего родом индикатором намагниченности.

По измеренной величине магнитной индукции определяется наличие и глубина повреждения. С помощью нанесения данного индикатора составляется визуальная картина дефекта.

Размагничивание материала изделия происходит при помощи триггеров ПМД-70, работающих в динамическом режиме, и осуществляющих реверсивное течение тока через намагничивающие устройства.
