Манометр МП4-У

МП4-У

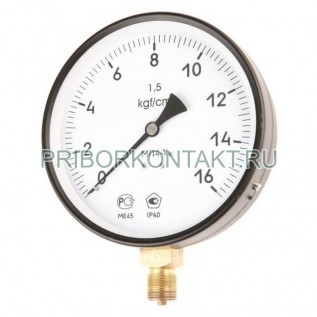

Манометр показывающий избыточного давления МП4-У

Также этот прибор может называться: МП4У, МП4 У, МПч-У, mp4-u, mp4u, mp4 u.

МП4-У манометр показывающий избыточного давления предназначен для измерения избыточного давления неагрессивных, некристаллизующихся жидкостей, пара, газа, в т.ч. кислорода, ацетилена, жидкого, газообразного и водного раствора аммиака, хладонов.

Манометры МП4-У представлены следующими модификациями - МП4-У ФОШ; МП4-УУХЛ1.

Технические характеристики МП4-У:

Класс точности - 1; 1,5.

Диапазоны показаний давления:

- газа - от 0 до 600 кгс/см² (от 0 до 60 МПа);

- жидкости - от 0 до 1600 кгс/см² (от 0 до 160 МПа).

Диапазон измерений избыточного давления - от 0 до 75% диапазона показаний;

Предел погрешности - ±1%; ±1,5%

Вариация показаний устройства МП4-У манометр технический - не более 1; 1,5.

Резьба присоединительного штуцера - М20×1,5-8g; G1/2-B; R 1/2.

Средний срок службы - не менее 10 лет.

Средняя наработка на отказ - 100 000 ч.

Материалы деталей МП4-У:

- стекло - оконное;

- трубчатая пружина - медный сплав, железоникелевый сплав;

- держатель - медный сплав, сталь;

- механизм - бронза, нержавеющая сталь.

Корпус:

- металлический: сталь, алюминиевый сплав;

- исполнения - с радиальным штуцером без фланца; с радиальным штуцером с задним фланцем; с осевым штуцером с передним фланцем; с осевым штуцером без фланца.

Диаметр корпуса - 160 мм.

Масса приборов - не более 1,2 кг.

Принцип действия приборов манометры МП4-У основан на зависимости упругой деформации чувствительного элемента - одновитковой трубчатой пружины от давления внутри этого элемента.

Условия эксплуатации МП4-У:

Температура окружающего воздуха - от -50° С до +60° С.

Относительная влажность при температуре +35° С - до 95%.

Степень защиты МП4-У - IP40; IP53.

Климатическое исполнение - Д.3; У.2; Т2; УХЛ1.

Устойчивость к воздействию вибрации:

- диапазон частот - от 5 Гц до 25 Гц;

- амплитуда - 0,1 мм;

- группа - L3.
