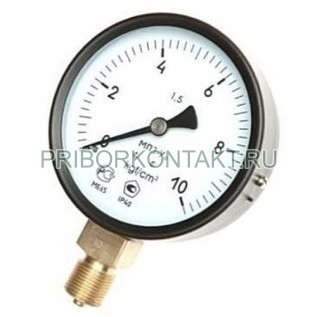

Манометр МП3-У

МП3-У

Манометр показывающий избыточного давления МП3-У

Также этот прибор может называться: МП3У, МП3 У, МПз-У, mp3-u, mp3u, mp3 u.

МП3-У манометр показывающий избыточного давления предназначен для измерения избыточного давления неагрессивных, некристаллизующихся жидкостей, пара, газа, в т.ч. кислорода, ацетилена, жидкого, газообразного и водного раствора аммиака, хладонов.

Манометры МП3-У представлены следующими модификациями - МП3-У ФОШ; МП3-УУХЛ1.

Технические характеристики МП3-У:

Класс точности - 1; 1,5.

Диапазоны показаний давления:

- газа - от 0 до 600 кгс/см² (от 0 до 60 МПа);

- жидкости - от 0 до 1600 кгс/см² (от 0 до 160 МПа).

Диапазон измерений избыточного давления - от 0 до 75% диапазона показаний;

Предел погрешности прибора МП3-У - ±1%; ±1,5%

Вариация показаний - не более 1; 1,5.

Резьба присоединительного штуцера - М20×1,5-8g, G1/2-B, R 1/2.

Средний срок службы - не менее 10 лет.

Средняя наработка на отказ - 100 000 ч.

Материалы деталей прибора МП3-У манометр технический:

- стекло - оконное;

- трубчатая пружина - медный сплав, железоникелевый сплав;

- держатель - медный сплав, сталь;

- механизм - бронза, нержавеющая сталь.

Корпус:

- металлический: сталь, алюминиевый сплав;

- без фланца, с фланцем;

- расположение штуцера - радиальное; осевое.

Диаметр корпуса МП3-У - 100 мм.

Масса приборов - не более 0,7 кг.

Габаритные размеры - не более 108×108×54 мм.

Принцип действия приборов манометры МП3-У основан на зависимости упругой деформации чувствительного элемента - одновитковой трубчатой пружины от давления внутри этого элемента.

Условия эксплуатации МП3-У:

Температура окружающего воздуха - от -50° С до +60° С.

Относительная влажность при температуре +35° С - до 95%.

Степень защиты устройства манометра МП3-У - IP40; IP53.

Климатическое исполнение - У.2; Т2.

Устойчивость к воздействию вибрации:

- диапазон частот - от 5 Гц до 25 Гц;

- амплитуда - 0,1 мм;

- группа - L3.
