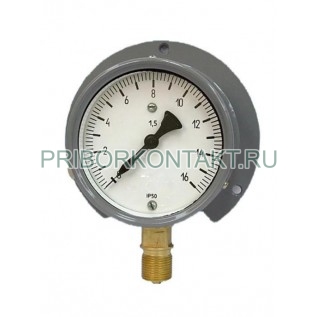

Манометр показывающий железнодорожный МП

Также этот прибор может называться: mp manometr.

МП манометр показывающий железнодорожный предназначен для измерения избыточного давления неагрессивных по отношению к медным сплавам жидких и газообразных сред в силовых и тормозных системах и установках подвижного состава железных дорог, метрополитена и вагонов трамваев, а также для измерения давления хладонов 12; 13; 22; 142; 502; 134а; 404а (в том числе хладонов с наличием масел) в холодильных машинах, устанавливаемых в железнодорожных вагонах-рефрижераторах.

Технические характеристики манометра МП:

Класс точности - 1,5.

Диапазоны показаний:

- от 0 до 2,5 кгс/см²;

- от 0 до 6 кгс/см²;

- от 0 до 10 кгс/см²;

- от 0 до 16 кгс/см²;

- от 0 до 25 кгс/см²;

- от 0 до 100 кгс/см²;

- от 0 до 160 кгс/см².

Степень защиты - IP50.

Средний срок службы - 10 лет.

Материалы деталей приборов манометры МП:

- корпус - алюминиевый сплав;

- стекло - оконное;

- трубчатая пружина - медный сплав, железо-никелевый сплав;

- держатель - медный сплав;

- механизм - бронза, нержавеющая сталь, латунь.

Прибор изготавливаться с резьбой присоединительного штуцера - М20×1,5-8g; G1/2-B; R1/2.

Питание манометра МП с электрической подсветкой циферблата от сети:

- напряжением - 24 В; 75 В; 110 В;

- силой тока - 25 мА.

Диаметр корпуса без фланца - не более 100 мм.

Длина корпуса - не более 53 мм.

Масса приборов - не более 0,8 кг.

Манометры показывающие МП предназначены для монтажа на щитах с декоративной панелью или без нее.

Подключение к приборам электрической цепи производится трех жильным кабелем диаметром - от 4 мм до 10 мм.

Сечение жил - не менее 0,35 мм².

Одна жила кабеля служит для заземления.

Электрическая цепь при подключении должна быть обесточена.

Вариант исполнения - радиальное расположение штуцера с задним фланцем.

Шкалы манометров МП должны находиться в вертикальном положении. Предельно допустимый угол наклона 75º в сторону от наблюдателя.

Условия эксплуатации манометра МП:

Температура окружающего воздуха - от -55° С до +70° С.

Относительная влажность:

- для исполнения У3 при +35° С - до 95%;

- для исполнения Т2 при +35° С - до 100%.

Климатическое исполнение:

- умеренный климат (У3);

- тропический климат (Т2).

Прибор выдержит воздействие вибрации:

- в диапазоне частот - от 5 Гц до 80 Гц;

- с амплитудой - 0,075 мм;

- ускорением - 9,8 м/с².
