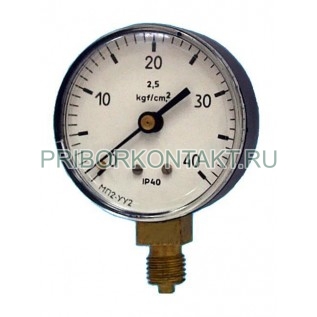

Манометр МП2-У

МП2-У

Манометр избыточного давления МП2-У

Также этот прибор может называться: МП2У, МП2 У, mp2-u, mp2 u, mp2u.

МП2-У манометр избыточного давления предназначен для измерения избыточного давления неагрессивных, некристаллизующихся жидкостей, пара и газа, в том числе кислорода, ацетилена.

Манометры МП2-У представлены модификацией в исполнении с осевым штуцером МП2-У ОШ и в исполнении для умеренного климата МП2-УУ2.

Технические характеристики МП2-У:

Класс точности - 1,5; 2,5.

Диапазоны показаний - от 0 до 1 кгс/см²; от 0 до 1,6 кгс/см²; от 0 до 2,5 кгс/см²; от 0 до 4 кгс/см²; от 0 до 6 кгс/см²; от 0 до 10 кгс/см²; от 0 до 16 кгс/см²; от 0 до 25 кгс/см²; от 0 до 40 кгс/см²; от 0 до 60 кгс/см²; от 0 до 100 кгс/см²; от 0 до 160 кгс/см²; от 0 до 250 кгс/см²; от 0 до 400 кгс/см²; от 0 до 600 кгс/см².

Диапазон измерений избыточного давления - от 0% до 75%.

Степень защиты - IP40.

Средний срок службы - 10 лет.

Варианты исполнения:

- с радиальным штуцером без фланца;

- с радиальным штуцером с задним фланцем;

- с осевым штуцером без фланца;

- с осевым штуцером с передним фланцем.

Материалы деталей МП2-У:

- корпус - сталь;

- стекло - литое;

- трубчатая пружина - медный сплав, железоникелевый сплав;

- держатель - медный сплав;

- механизм - медный сплав, нержавеющая сталь.

Диаметр корпуса - 60 мм.

Масса - не более 150 г.

Для приборов, применяемых для измерения давления кислорода, применять прокладки только из меди и свинца.

Для манометров МП2-У, измеряющих давление ацетилена, запрещается применять прокладки из меди и медных сплавов, содержащих - более 70% меди.

Приборы могут быть изготовлены с резьбой присоединительного штуцера М12×1,5-8g; G1/4-B; R 1/4.

Монтаж следует производить: за штуцером - приборов без фланца на корпусе; за фланцем - приборов с фланцем на корпусе.

Принцип действия манометра основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины, один конец которой запаян в держатель, а другой через тягу связан с трибко-секторным механизмом, преобразующим линейное перемещение упругого чувствительного элемента в круговое движение показывающей стрелки.

Условия эксплуатации МП2-У:

Температура окружающего воздуха - от -50° С до +60° С.

По устойчивости к климатическим воздействиям приборы имеют исполнение умеренный климат - У2.

Приборы выдерживают воздействие вибрации:

- в диапазоне частот - от 5 Гц до 25 Гц;

- с амплитудой - 0,1 мм.
