Станция смазочная многоотводная СН-5М

СН-5М

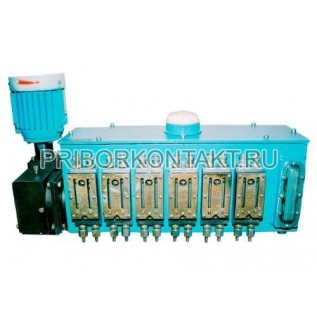

Станция смазочная многоотводная СН-5М

Также станция может называться: СН5М, СН 5М, ch-5m, ch5m, ch 5m, sn-5m, sn5m, sn 5m.

СН-5М станция смазочная многоотводная предназначена для подачи смазочного материала (жидкого - промышленные масла) к трущимся поверхностям машин - станков, агрегатов и автоматического оборудования, работающих в закрытых помещениях при температуре жидкого смазочного материала и окружающей среды от 1° С до 55° С.

Возможны следующие исполнения СН-5М:

- 11-02, 12-02, 21-02, 22-02, 31-02-X, 32-02-X, 41-02, 42-02;

- 11-04, 12-04, 21-04, 22-04, 31-04-X, 32-04-X, 41-04, 42-04;

- 11-08, 12-08, 21-08, 22-08, 31-08-X, 32-08-X, 41-08, 42-08;

- 11-12, 12-12, 21-12, 22-12, 31-12-X, 32-12-X, 41-12, 42-12.

Условные обозначения станции СН-5М:

Исполнение станции по типу приводного устройства:

- 1 - со свободным концом вала;

- 2 - с качательным приводом;

- 3 - с редуктором;

- 4 - с электроприводом.

Расположение приводного устройства относительно устройства визуального контроля:

- 1 - правое;

- 2 - левое.

Число отводов - 02, 04, 08, 12.

Расположение выходного вала редуктора:

- 1 - вверх со смещением к задней стенке корпуса;

- 2 - вниз со смещением к передней стенке корпуса;

- 3 - вперед вверху;

- 4 - назад внизу;

- 5 - вниз со смещением к задней стенке корпуса;

- 6 - вперед внизу;

- 7 - вверх со смещением к передней стенке корпуса;

- 8 - назад вверху;

- 0 - для исполнений с другими видами приводов.

Климатическое исполнение - УХЛ4; О4.1.

Условия эксплуатации - ГОСТ 3564-84.

Пример: станция СН-5М 41-12-0 УХЛ4.

Это значит: станция смазочная многоотводная СН-5М, исполнение станции по типу приводного устройства - с электроприводом (4), правое расположение приводного устройства относительно устройства визуального контроля (1), 12 отводов - (12), расположение выходного вала редуктора - для исполнений с другими видами приводов (0).

Технические характеристики СН-5М:

Номинальное давление при подаче - 10 МПа.

Кинематическая вязкость - от 10 мм²/с до 1500 мм²/с.

Класс чистоты смазочного материала - не ниже 12.

Номинальный подаваемый объем смазочного материала в один отвод за один оборот эксцентрикового вала станции - не менее 0,25 см³.

Диапазон регулирования подаваемого объема смазочного материала в один отвод за один оборот эксцентрикового вала станции - от 0,025 см³ до 0,25 см³.

Частота вращения эксцентрикового вала СН-5М станции для исполнений (от 1 до 3)/4 - (от 0,04 об/с до 0,4 об/с)/0,156 об/с.

Частота вращения распределительного вала (от 1 до 3)/4 - (от 2,4 об/мин до 24 об/мин)/9,4 об/мин.

Приборы станции СН-5М состоят из:

- металлического корпуса, который используется в качестве бака для смазочного материала, а также служит базой для монтажа узлов и деталей станции;

- насосных секций, установленных на передней стенке рядом с маслоуказателем;

- привода, расположенного с одной стороны вала с кулачками, который установлен на подшипниках в боковых стенках, и закрыт крышкой.

В боковых стенках станций СН-5М также имеются отверстия для слива жидкого смазочного материала, которые закрываются пробками. Для крепления станции при монтаже в нижней части корпуса выполнены крепежные отверстия. В крышке корпуса установлены фильтры - воздушный и заливной.
