Автоматизированный стенд горячих измерений СГИ-100

СГИ-100

Автоматизированный стенд горячих измерений СГИ-100

Также этот прибор может называться: СГИ100, СГИ 100, СГИ-1оо, cgi-100, cgi100, cgi 100, sgi-100, sgi100, sgi 100.

СГИ-100 стенд горячих измерений автоматизированный предназначен для измерения средней мощности, частоты колебаний и оценки устойчивости работающих в непрерывном или импульсном режимах волноводных сверхвысокочастотных устройств с воспроизведением их частотных зависимостей их характеристик на экране монитора компьютера.

Стенд предназначен для настройки и проверки источников СВЧ колебаний в автоматическом режиме в лабораторных и цеховых условий.

Технические характеристики СГИ-100:

Диапазон частот - от 129,2 ГГц до 142,8 ГГц.

Диапазон измерения средней мощности - от 0,5 Вт до 10 Вт.

Диапазон длительности импульса - от 0,04 мкс до 5 мкс.

Волноводные входы стенда имеют сечение - 2×1 мм.

Волноводные выходы стенда СГИ-100 имеют сечение - 1,6×0,8 мм.

Диапазон перестройки фазы коэффициента отражения от входа стенда - не менее 360°.

Погрешность измерения средней мощности 0,95 - ±10%.

Максимально допустимая импульсная мощность (при избыточном давлении в волноводном тракте 2 атм) - не более 10 кВт.

Погрешность измерения частоты стендом 0,95 - ±0,1%.

Переходное ослабление в канале выхода ВЧ - от 36 дБ до 56 дБ.

Амплитуда мощности счета чисел пропущенных импульсов в установленной полосе фильтра (от амплитуды мощности входного сигнала) - не более 0,7±0,07.

Диапазон длительности импульсов - от 0,03 мкс до 1 мкс.

Частота повторения импульсов - 10,85±0,2 кГц.

Скважность импульсов - от 1000 до 2000.

Время счета пропущенных импульсов (с дискретностью от 1 до 99 с) - от 1 с до 99 с.

Погрешность установки времени счета - не более 0,01%.

Погрешность счета - не более 0,5%.

Питание СГИ-100 от сети:

- напряжением - 220±22 В;

- частотой - 50±0,5 Гц.

Стенды СГИ-100 обеспечивают измерение параметров источников СВЧ колебаний соответствующего диапазона частот при их настройке или проверке.

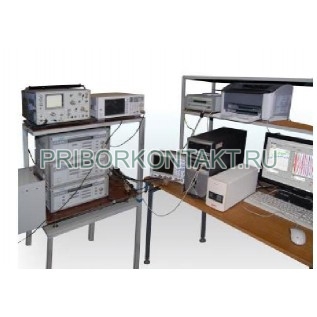

В состав стенда входят:

- ПГИ (прибор горячих измерений);

- СПИ (счетчик пропущенных импульсов);

- переносчик частоты (ПЧ);

- анализатор спектра;

- измеритель мощности;

- осциллограф;

- персональный комп’ютер.

Условия эксплуатации СГИ-100:

Температура окружающего воздуха - от 15° С до 35° С (от 288 К до 308 К).

Относительная влажность при 25° С - до 60%.

Атмосферное давление - 750±30 мм рт.ст.
