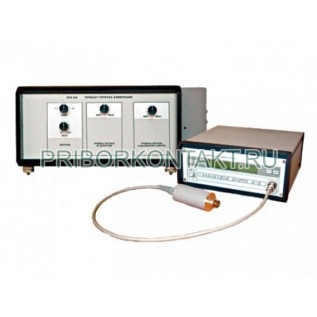

Прибор горячих измерений ПГИ-03

ПГИ-03

Прибор горячих измерений ПГИ-03

Также этот прибор может называться: ПГИ03, ПГИ 03, ПГИ-оз, pgi-03, pgi03, pgi 03.

ПГИ-03 прибор горячих измерений предназначен для измерения средней мощности, частоты колебаний и оценки технических характеристик генераторов СВЧ колебаний, работающих в непрерывном или импульсном режимах.

Прибор обеспечивает измерение параметров источников СВЧ колебаний соответствующего диапазона частот при их настройке или проверке.

Технические характеристики ПГИ-03:

Диапазон частот - от 92 ГГц до 96 ГГц.

Максимально допустимая импульсная мощность - 10 кВт.

Сечение канала (волновод прямоугольного сечения) - 2,4×1,2 мм.

Волноводный выход ПГИ-03 к измерителю мощности - 2,4×1,2 мм.

Волноводный выход прибора к анализатору спектра - 2,54×1,27 мм.

Фаза отраженного сигнала (при КСВН 1,3) - от 0° до 360°.

Отображение формы огибающей с амплитудой:

- при средней мощности СВЧ сигнала 2 Вт - не менее 0,2 В;

- при средней мощности СВЧ сигнала 8 Вт - не более 1 В.

Отображение спектра измеряемого сигнала:

- мощность сигнала (при средней мощности СВЧ сигнала 2 Вт) - не менее 1 мкВт;

- мощность сигнала (при средней мощности СВЧ сигнала 8 Вт) - не более 10 мкВт.

Регулировка мощности осуществляется - от 0 до 30 дБ.

Диапазон измерения средней мощности СВЧ сигнала - от 2 Вт до 8 Вт.

Погрешность измерения - ±10%.

Питание ПГИ-03 от сети:

- напряжением - 220±22 В;

- частотой - 50±0,5 Гц.

Приборы ПГИ-03 могут применяться в лабораторных и цеховых условиях, а также в ремонтных предприятиях и метрологических лабораториях для настройки и проверки источников СВЧ колебаний. Приборы обеспечивают измерение параметров источников СВЧ колебаний с необходимой точностью.

Условия эксплуатации:

Температура окружающего воздуха - от +15° С до +35° С (от 288 К до 308 К).

Относительная влажность при +25° С - до 60%.

Атмосферное давление - 750±30 мм.рт.ст.
