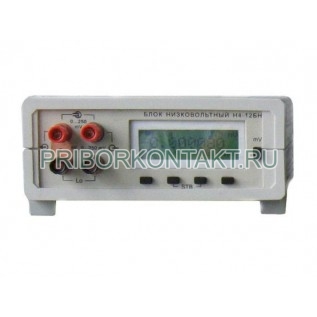

Блок низковольтный Н4-12БН

Н4-12БН

Блок низковольтный Н4-12БН

Также это изделие может называться: Н4 12БН, Н412БН, Н4-12-БН, Н4 12 БН, Нч-12БН, n4-12bn, n4 12bn, n412bn.

Н4-12БН блок низковольтный предназначен для расширения диапазона измеряемых и воспроизводимых напряжений постоянного тока в область нановольтовых значений.

Блоки Н4-12БН используются вместе с вольтметрами-калибраторами Н4-12.

Технические характеристики Н4-12БН:

Диапазон измерения напряжения с автоматическим выбором пределов измерения - от 5 нВ до 21 мВ.

Характеристики калибратора Н4-12 вместе с блоком:

Калибратор напряжения постоянного тока 7 1/2 разрядной шкалой:

Предел допускаемой основной погрешности за 24 часа:

- при пределе U_n 20 мВ - ±(0,0005%U + 0,0002%U_n);

- при пределе U_n 200 мВ - ±(0,0005%U + 0,00004%U_n).

Выходное сопротивление - не более 100 Ом.

Температурный коэффициент - не более 0,00015%/° С.

В автономном режиме работы Н4-12БН может использоваться как:

- нановольтметр;

- высокочувствительный усилитель;

- делитель с низким уровнем э.д.с.

Входной ток - не более 100 пА.

Входное сопротивление - не менее 50 МОм.

Погрешность измерения при температуре ±5° С - ±(0,005%U +25 нВ).

Разрешающая способность нановольтметра Н4-12БН приведена в таблице:

Питание - от аккумуляторных батарей.

Время непрерывной работы - 30 ч.

Интерфейс - RS-232.

Время прогрева - 30 мин.

Габаритные размеры - 62×160×200 мм.

Масса - не более 1,3 кг.

С помощью Н4-12БН можно контролировать выход термопреобразователей при измерениях или сличениях, использовать при сличении нормальных элементов или их сравнениях со стандартным напряжением 1 В, использовать в качестве индикатора в мостовых схемах и т.п.

Условия эксплуатации:

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +30° С - до 80%.
