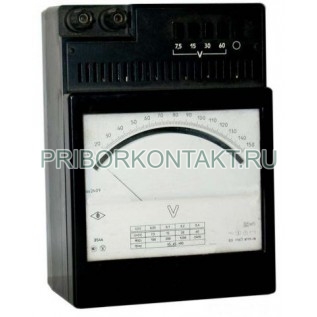

Вольтметр лабораторный Э545

Вольтметр Э545

Вольтметр Э545 (Э 545, Э-545, Е545, Е-545, Е 545, Є545, Є-545, e545, e 545, e-545) - показывающий аналоговый прибор прямого измерения, предназначенный для контроля напряжения постоянного и переменного тока. Модель относится к классу точности 0,5 и рассчитана на работу в закрытых сухих отапливаемых помещениях, а в исполнении Э545-04.1 - в условиях сухого и влажного тропического климата при повышенной влажности.

Назначение и применение

Вольтметр Э545 используют для измерения напряжения:

• в цепях постоянного тока - при наладке, диагностике и контроле режимов питания;
• в цепях переменного тока - в нормальной области частот 45-100 Гц и в рабочей области 100-400 Гц;
• в щитовых и лабораторных установках, на стендах и в ремонтной практике - там, где требуется надежная стрелочная индикация и воспроизводимая точность класса 0,5.

Функции и особенности

• измерение постоянного и переменного напряжения одним прибором;
• пять конечных значений диапазона измерений: 75 В, 150 В, 300 В, 450 В, 600 В;
• нормируемая основная погрешность ±0,5% от конечного значения диапазона в нормальной области частот и на постоянном токе;
• дополнительная погрешность на переменном токе при выходе частоты из нормальной области в рабочую область - равна пределу основной погрешности;
• устойчивость к повышенной влажности - дополнительная погрешность равна основной;
• контроль активных сопротивлений - фактические значения не должны отличаться более чем на ±2% от указанных в таблице и на приборе.

Технические характеристики Э545

Диапазоны измерений и входные сопротивления

Условия эксплуатации и исполнение

Вольтметры Э545 рассчитаны на эксплуатацию в условиях умеренного климата в закрытых сухих отапливаемых помещениях. Исполнение Э545-04.1 предназначено для сухого и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре 1-45 °C и относительной влажности до 90% при 25 °C.

Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха, равен ±0,5% от конечного значения диапазона измерений на каждые 10 °C изменения температуры. При повышенной влажности дополнительная погрешность равна пределу допускаемой основной погрешности.

Преимущества вольтметра Э545

• универсальность - измерение постоянного и переменного напряжения;
• класс точности 0,5 для контрольных и поверочных задач уровня цеха и лаборатории;
• пять типовых диапазонов до 600 В;
• нормируемые частотные области 45-100 Гц и 100-400 Гц;
• компактное щитовое исполнение: (140 ± 1,25)х(195 ± 1,45)х(92 ± 2,7) мм при массе 1,25 ± 0,08 кг.
