Веберметр Ф191

Микровеберметр Ф191

Микровеберметр Ф191 (Ф-191, Ф 191) применяется для измерения малых постоянных магнитных потоков и контроля индукции в воздушных зазорах магнитных цепей. Прибор удобен при наладке, проверке и сравнительных измерениях магнитных систем в лабораторной и производственной практике.

Назначение и области применения

• измерение постоянного магнитного потока в диапазонах до 2000 мкВб;
• оценка индукции в воздушных зазорах магнитных цепей по результатам измерения потока;
• испытания и настройка магнитопроводов, электромагнитов и узлов с постоянным подмагничиванием.

Конструкция

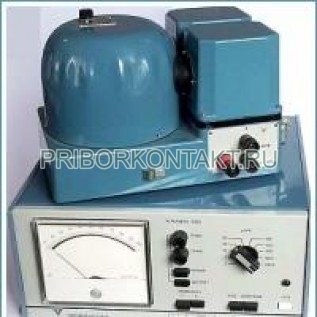

Ф191 выполнен в виде двухблочного комплекса: фотогальванометрический усилитель Ф191/Ф и блок управления Ф191/У. Раздельное исполнение упрощает размещение в рабочей зоне и обслуживание.

Технические характеристики

Диапазоны измерений, пределы допускаемой основной погрешности, допустимое сопротивление измерительной цепи и минимальное время сползания указателя приведены в таблице.

Метрологические особенности

Основная погрешность нормируется в процентах от конечного значения выбранного диапазона. При отклонении положения блока управления от нормального на 5° в любую сторону дополнительная погрешность соответствует основной, при этом штатный корректор позволяет вернуть указатель к нулевой отметке шкалы.

Влияние температуры: при изменении температуры окружающего воздуха относительно (20±5) °С дополнительная погрешность не превышает основной на каждые 10 °С изменения температуры. Влияние питания: при отклонении напряжения электросети на ±10% дополнительная погрешность не превышает половины основной.

Воздействие однородного постоянного магнитного поля с индукцией 0,5 мТ приводит к дополнительной погрешности ±2,5% для диапазона 2-0-2 мкВб и ±1% для остальных диапазонов.

Питание и электрическая прочность

Питание осуществляется от однофазной сети переменного тока (220±22) В частотой (50±1) Гц. Потребляемая мощность - не более 30 ВА.

Изоляция между цепью питания и корпусом выдерживает в течение 1 мин испытательное напряжение 1,5 кВ (50 Гц) в нормальных условиях. Сопротивление изоляции между цепью питания и корпусом - не менее 20 МОм.

Условия эксплуатации

Базовое исполнение предназначено для сухих закрытых отапливаемых помещений при температуре 10-35 °С и относительной влажности до 80% при 25 °С (группа 2 по ГОСТ 22261-76).

Исполнение Ф191-04.1 рассчитано на применение в условиях тропического климата при температуре 10-25 °С и относительной влажности до 80% при 25 °С (исполнение 0, категория 4.1 по ГОСТ 15150-60).

Готовность и режим работы

Время установления рабочего режима - не более 30 мин. Продолжительность непрерывной работы - не менее 8 ч в сутки.

Габариты и масса

• Ф191/Ф: 298x184x196 мм, масса - не более 5,5 кг;
• Ф191/У: 317x150x345 мм, масса - не более 7 кг.
