Веберметр Ф199

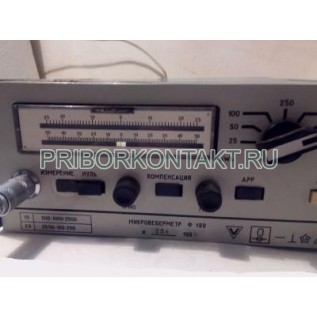

Микровеберметр для измерения магнитного потока и индукции Ф199

Назначение и применение

Микровеберметр Ф199 предназначен для измерения малых постоянных магнитных потоков и магнитной индукции в зазорах магнитных цепей. Прибор применяется при настройке и контроле магнитных систем, в лабораторных и производственных измерениях, а также при проверке параметров магнитопроводов и узлов с постоянным намагничиванием.

Диапазоны измерений

• 25-0-25 мкВб
• 50-0-50 мкВб
• 100-0-100 мкВб
• 250-0-250 мкВб
• 500-0-500 мкВб
• 1000-0-1000 мкВб
• 2500-0-2500 мкВб

Предел допускаемой основной погрешности - ±2,5% или ±1,5% (в зависимости от диапазона). Основная погрешность выражается в процентах от суммы конечных значений шкалы.

Условия эксплуатации

Микровеберметр Ф199 соответствует группе 2 по ГОСТ 22261-76 и рассчитан на работу в сухих закрытых отапливаемых помещениях при температуре от 10 до 35°С и относительной влажности до 80% при 25°С.

Для условий тропического климата выпускается исполнение Ф199Т (категория 4.1 по ГОСТ 15150-69), предназначенное для эксплуатации в интервале температур от 10 до 25°С.

Технические характеристики

Конструктивные и эксплуатационные особенности

При подаче на вход прибора напряжения с полярностью, соответствующей маркировке входного соединительного шнура, указатель отклоняется вправо от нулевой отметки.

Отклонение микровеберметра от рабочего положения на 5° в любую сторону приводит к изменению показаний не более предела допускаемой основной погрешности. Механический корректор обеспечивает возврат указателя к нулю при отсутствии входного сигнала.

Время предварительного прогрева - 30 минут. При изменении температуры в пределах от 10 до 35°С изменение показаний не превышает предела допускаемой основной погрешности на каждые 10°С изменения температуры. При изменении напряжения питания на 10% от нормального значения изменение показаний - не более половины предела допускаемой основной погрешности.

Питание и габариты

Питание - от сети переменного тока 220 В, 50 Гц. Потребляемая мощность - не более 15 ВА.

Габаритные размеры - 237x110,5x330 мм. Масса - не более 5 кг.
