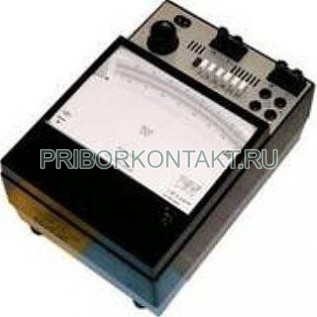

Ваттметр Д5093

Ваттметр Д5093 малокосинусный

Д5093 - однофазный переносной ваттметр электродинамической системы с подвижной частью на растяжках. Прибор рассчитан на измерение активной мощности в цепях переменного тока при малых значениях коэффициента мощности, а также на измерения в цепях постоянного тока. Класс точности 0,5 позволяет использовать Д5093 в качестве образцового средства при поверке менее точных ваттметров.

Также встречаются обозначения: Д5093, Д-5093. Для расширенных климатических условий применяется исполнение Д5093-04.1.

Назначение и применение

Ваттметр Д5093 предназначен для измерения мощности:

• в цепях переменного тока при коэффициенте мощности от 0,1 до 1,0;
• в цепях постоянного тока.

Прибор широко используют при магнитных измерениях, оценке потерь в ферромагнитных материалах, испытаниях электрических машин и аппаратов (в том числе в режимах холостого хода), а также в метрологических работах - для поверки и сравнительных измерений.

Особенности конструкции

Д5093 выполнен в переносном исполнении. Электродинамическая измерительная система с подвижной частью на растяжках обеспечивает устойчивость показаний и корректную работу при малых cos φ. Для подсветки светового указателя предусмотрено питание от сети через понижающий трансформатор или от внешнего низковольтного источника.

Условия эксплуатации

• Исполнение Д5093 (умеренный климат) - закрытые сухие отапливаемые помещения, температура 10-35 °С, относительная влажность до 60% при 25 °С.
• Исполнение Д5093-04.1 - закрытые помещения с кондиционированным или частично кондиционированным воздухом, температура 1-45 °С, относительная влажность до 50% при 25 °С.

Метрологические параметры

Ваттметр соответствует классу точности 0,5 по ГОСТ 8475-78. Номинальный коэффициент мощности - 0,1. Ток параллельной цепи - (5±0,1) мА.

• Нормальная область частот - 45-65 Гц.
• Рабочая область частот - 150-500 Гц.
• Время установления показаний - не более 3 с.

Погрешности

• Основная погрешность в нормальной области частот (cos φ 0,1-1,0) и на постоянном токе - ±0,5% от конечного значения диапазона измерений.
• Дополнительная погрешность при изменении частоты от верхней границы нормальной области до любого значения в рабочей области - ±0,5% от конечного значения диапазона измерений.
• Дополнительная погрешность от температуры - ±0,5% от конечного значения диапазона измерений на каждые 10 °С при изменении температуры от нормальной до любой в пределах рабочих условий. Нормальная температура 20 °С (если на приборе не указано иное), допускаемое отклонение ±2 °С.

Номинальные значения и диапазоны измерений

• Номинальный ток - 0,5 А или 1 А.
• Номинальные напряжения - 30 В, 75 В, 150 В, 300 В, 450 В, 600 В.

Конечные значения диапазона измерений мощности

Параметры последовательной цепи

Питание подсветки

• От сети переменного тока (220±22) В, 50-60 Гц через понижающий трансформатор (как правило, входит в комплект).
• Либо от источника переменного или постоянного тока (4±0,4) В.

В поставках под конкретный заказ параметры питания цепи освещения могут задаваться отдельно.

Габариты и масса

• Габаритные размеры ваттметра - (205±1,45) x (290±1,6) x (135±2,0) мм.
• Габаритные размеры трансформатора - не более 65 x 85 x 45 мм.
• Масса ваттметра - не более 4,3 кг.
• Масса трансформатора - не более 0,5 кг.

Преимущества применения

• Работа при малых значениях коэффициента мощности - от 0,1, что важно при испытаниях и измерениях с выраженной реактивной составляющей.
• Класс точности 0,5 - возможность использования в поверочных и лабораторных работах.
• Переносное исполнение - удобно для стендов, лабораторий и выездных измерений.
• Набор номинальных напряжений до 600 В и выбор номинального тока 0,5 А или 1 А упрощают согласование с измеряемыми цепями.
