Ваттметр Д5092

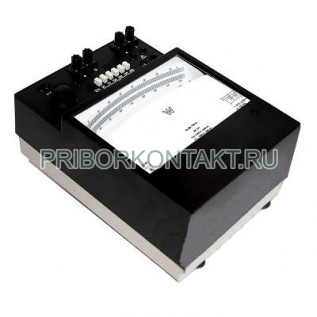

Д5092 однофазный переносной ваттметр

Ваттметр Д5092 - однофазный переносной прибор электродинамической системы с подвижной частью на растяжках. Применяется для измерения активной мощности в цепях переменного тока при коэффициенте мощности от 0,1 до 1, а также в цепях постоянного тока. Прибор может использоваться как образцовый при поверке менее точных ваттметров.

Также встречаются обозначения: Д5092, Д-5092.

Назначение и области применения

• измерение мощности в однофазных цепях переменного тока при cos φ от 0,1 до 1;
• измерение мощности в цепях постоянного тока;
• работы, где требуется измерение малых значений при низком cos φ (магнитные измерения, оценка потерь в ферромагнитных материалах);
• испытания машин и аппаратов в режимах холостого хода и близких режимах;
• применение в роли образцового средства при поверке ваттметров более низкого класса.

Конструктивные особенности

• электродинамическая измерительная система;
• переносное исполнение;
• подвижная часть на растяжках;
• световой указатель с питанием от понижающего трансформатора или внешнего источника.

Технические характеристики

Диапазоны измерения мощности

Конечные значения диапазонов измерений зависят от выбранных номинальных напряжений и тока. Для Д5092 и исполнения Д5092-04.1 установлены следующие значения.

Параметры последовательной цепи

Погрешности

• предел допускаемой основной погрешности в нормальной области частот при cos φ от 0,1 до 1,0 и на постоянном токе - ±0,5% от конечного значения диапазона измерений;
• дополнительная погрешность при отклонении частоты от верхней границы нормальной области до любого значения в рабочей области - ±0,5% от конечного значения диапазона измерений;
• дополнительная погрешность от изменения температуры окружающего воздуха на каждые 10°C в пределах рабочих условий - ±0,5% от конечного значения диапазона измерений; нормальная температура 20°C (допускаемое отклонение ±2°C), если не указано иначе на лицевой части.

Питание цепи освещения

• от сети переменного тока (220±22) В, 50-60 Гц через понижающий трансформатор (в комплекте);
• или от источника переменного/постоянного тока (4±0,4) В;
• для приборов по специальным заказам параметры питания освещения могут соответствовать значениям, заданным в заказе.

Условия эксплуатации

• для исполнения Д5092 (умеренный климат): закрытые сухие отапливаемые помещения, температура 10-35°C, относительная влажность до 60% при 25°C;
• для исполнения Д5092-04.1 (тропическое исполнение): закрытые помещения с кондиционированным или частично кондиционированным воздухом, температура 1-45°C, относительная влажность до 50% при 25°C.

Габариты и масса

Преимущества применения

• уверенная работа при низком коэффициенте мощности (от 0,1), что важно для магнитных измерений и оценки потерь;
• класс точности 0,5 позволяет использовать прибор как эталонный при поверке менее точных ваттметров;
• переносное исполнение и быстрый выход на показания (до 3 с) удобны для испытаний и наладки.
